方形环形导轨输送线：精密自动化产线的循环输送解决方案

在现代自动化生产中，如何实现工件在多个工位间高效、精准地循环输送，是提升产线整体效率的关键课题。汇思德方形环形导轨输送线作为一种闭环循环输送系统，凭借其结构紧凑、定位精度高、空间利用率优异等特点，正越来越多地被应用于3C电子、精密仪器、汽车零部件等行业的自动化装配与加工产线中。

一、方形导轨循环输送线的结构组成

方形导轨循环输送线的整体结构与矩形导轨类似，其底座框架通常为方形。核心结构由以下几大部分组成：

1. 闭环导轨系统

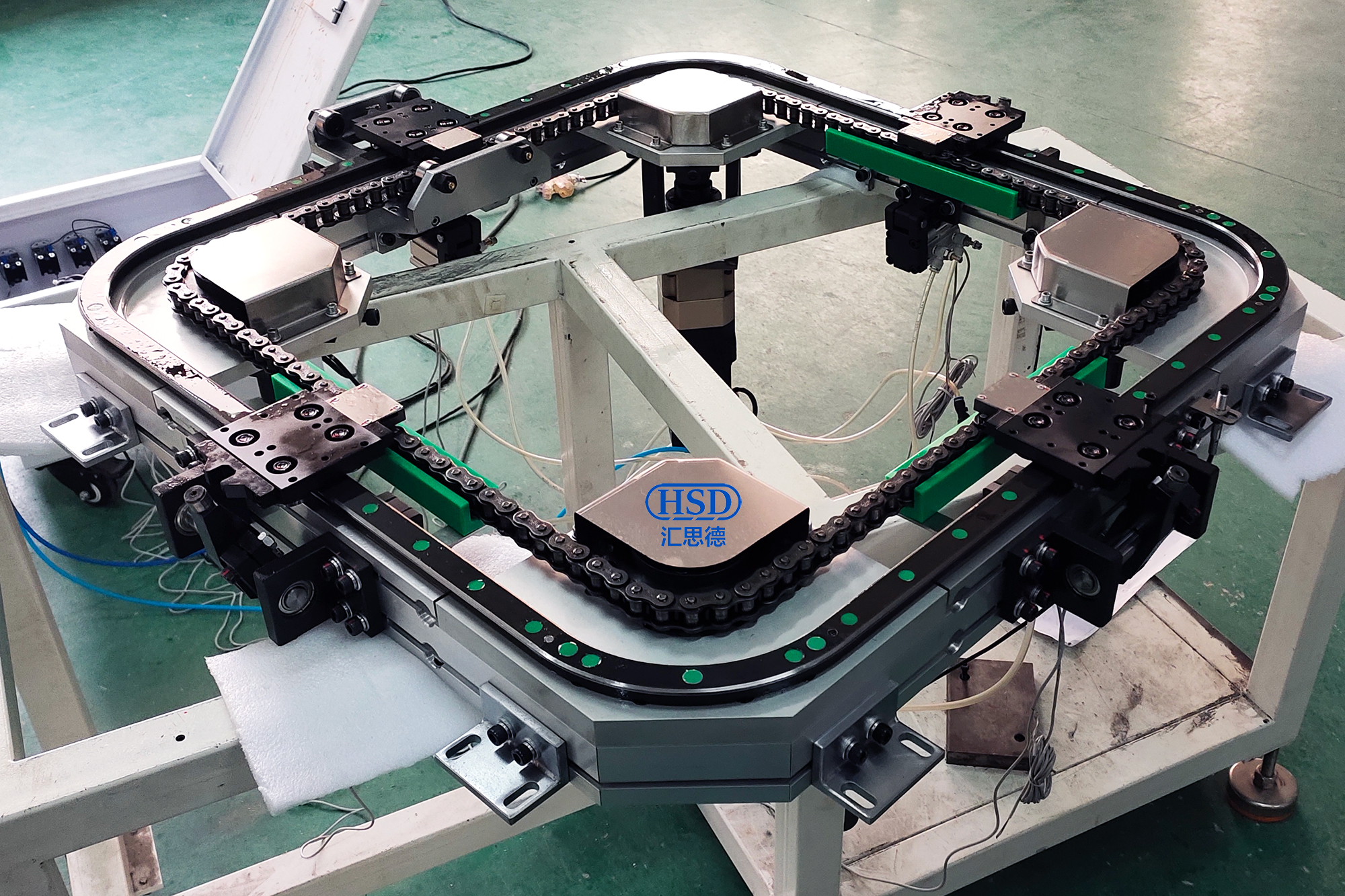

方形导轨由四边长度一致的直线导轨和四角各一条90度的弧形曲线导轨组合而成，形成一个完整的闭环轨道。这种设计使得工位滑座能够沿方形路径做单向循环运动，在直线段完成装配、检测、加工等工序，在圆弧段快速转移至下一侧直线段。

2. 传动系统

传动方式主要采用链条传动或皮带传动。方形导轨循环输送线的传动系统通常由3个从动轮加1个主动轮组成，通过伺服电机配合减速机驱动，实现高速、高负载、精准定位的动力供给。

3. 其他核心部件

型材底座框架：以铝型材或钢材为主，为整个系统提供固定与支撑

工位滑座：采用V型滚轮设计，数量可根据实际应用定制

二次定位系统：由气缸和摆臂组成，对工位实现二次精准定位，精度可达±0.05mm

驱动控制系统：通常采用伺服电机+减速机组合

二、技术特点与优势

1. 高精度定位

通过精密加工的V型导轨与二次定位系统的配合，方形导轨循环输送线的重复定位精度可达**±0.05mm**，满足精密装配与加工的需求。

2. 紧凑的空间布局

方形结构相比传统直线输送线或圆形转盘，在相同工位数量下占地面积更小。按常规255mm直径的轨道，最小尺寸常见应用为360mm×360mm左右。如需更小尺寸，通常建议使用圆形导轨循环线。

3. 多工位灵活配置

工位数量可根据产线需求灵活配置，从几个到数十个工位均可实现，且工位沿直线边排列，布局规整，两侧均可排布工位，空间利用率高。

4. 高负载与长寿命

采用淬硬精加工钢制导轨，硬度高、耐磨性强，配合密封凸轮随动器和深沟球轴承，正常使用维护周期可长达一年。

三、典型应用案例

案例一：手机外壳自动打磨生产线

参数 规格

传动方式 皮带传动

导轨尺寸 1米×1米

工位数量 8工位（3个定位工位）

工位间距 500mm

移动时间 2.5秒

负重 ＜3 kg

定位精度 ±0.05mm

受力类型 垂直正压力

在该应用中，方形导轨输送线将手机外壳依次输送至各打磨工位，配合机械臂完成自动打磨作业。3个定位工位确保关键工序的精准定位，2.5秒的移动时间保证了较高的产线节拍。

案例二：小型摄像头自动装配生产线

参数 规格

传动方式 链条传动

底板尺寸 1.1米×1.1米

工位数量 12工位（3个定位工位）

工位间距 255mm

负重 ＜5 kg

定位精度 ±0.05mm

受力类型 垂直正压力

该案例中，12个工位沿方形导轨排布，可完成摄像头镜片安装、点胶、固化、检测等多道工序的自动化装配。链条传动方式提供了更大的承载能力，满足5kg以内的负载需求。

四、适用场景与行业

小型方形导轨循环输送线特别适用于以下场景：

自动化精密设备/仪器的生产装配输送

3C电子产品（手机、摄像头、耳机等）的组装与检测

科研机构、实验室的高精技术精密研究

医疗器械、汽车零部件、新能源锂电池等行业的自动化产线

五、结语

方形环形导轨输送线以其高精度、紧凑结构、灵活配置等优势，正在成为自动化产线设计中不可或缺的循环输送解决方案。随着制造业对生产效率和产品质量要求的不断提升，方形导轨循环输送线将在更多行业领域发挥重要作用，助力企业实现降本增效与智能化升级。
