16工位矩形水平内外双轨环形导轨输送线模型
输送线形状:矩形
结构方式:底板基座
传动方式:链条传动
导轨系列:25系列
圆弧直径:255mm
安装方式:水平安装
适用负载:中载
所属品牌:HSD(汇思德)
模型库分类:水平双轨环形导轨输送线
服务热线

18928327352

立即咨询
详细介绍

定制水平内外双轨环形导轨输送线,矩形循环回转输送,25mm截面V型导轨,16工位10定位,工位间距647.7mm,内圆弧直径255mm,外圆弧直径600mm,12A链条传动,2000W伺服电机,重复定位精度±0.1mm,水平内外双轨环形导轨输送系统单工位负载 30-50 kg,底板基座结构双轨环形导轨循环线解决方案3D模型。

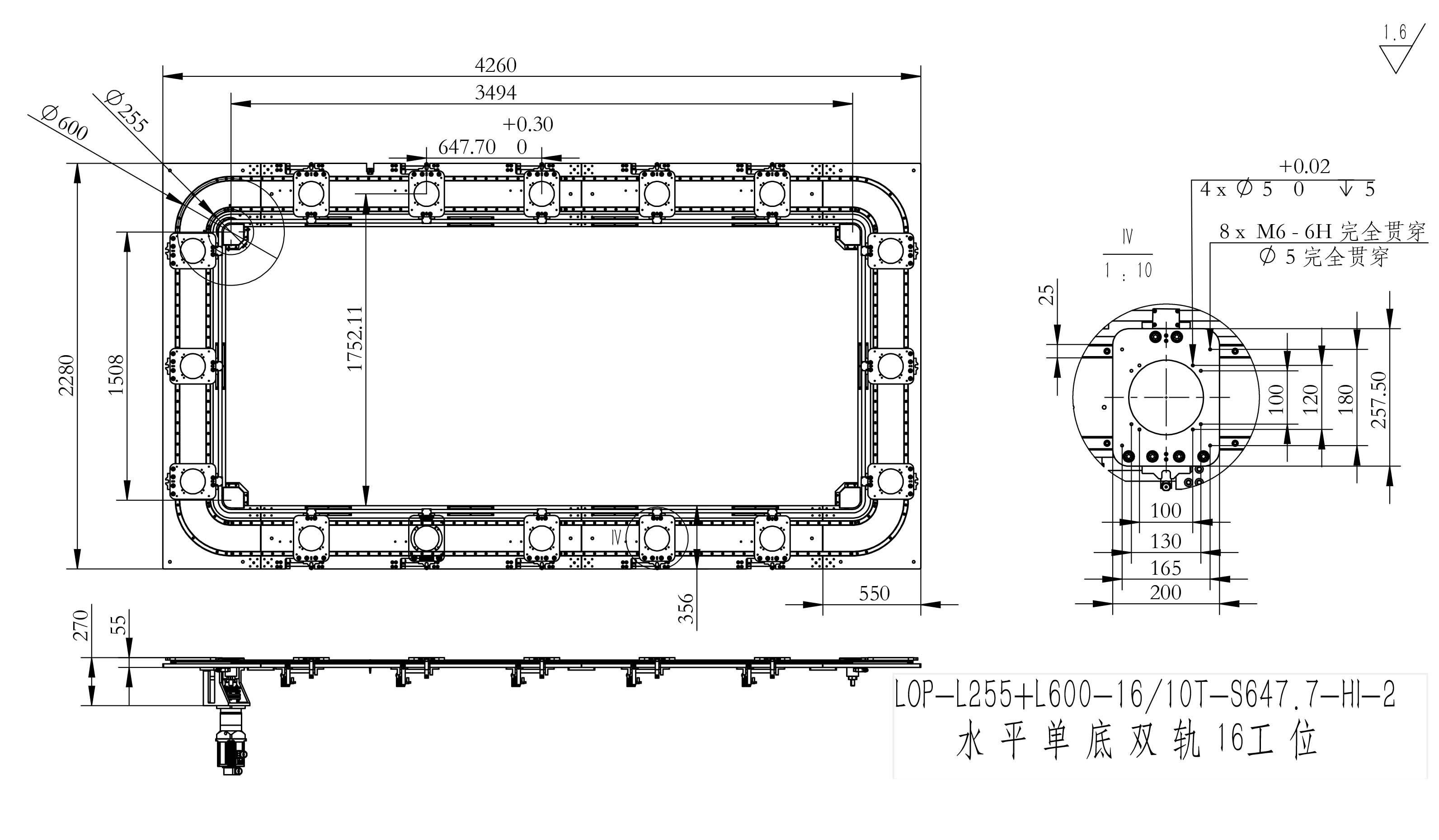

16工位矩形水平内外双轨环形导轨输送线模型(图1)

16工位矩形水平内外双轨环形导轨输送线模型(图2)

16工位矩形水平内外双轨环形导轨输送线模型(图3)
