矩形型材链传动环形导轨输送线 25-RE2系列
简要介绍:

25系列矩形型材链传动环形导轨输送线,应用于轻载、高速、高精度,空间灵活度高的精密自动化生产及制造场景。汇思德自动化链传动矩形环形导轨循环输送系统基本介绍。

服务热线

0752-2123226 / 18928325808

立即咨询
详细介绍

25系列矩形型材链传动环形导轨输送线,应用于轻载、高速、高精度,空间灵活度高的精密自动化生产及制造场景。

矩形型材链传动环形导轨输送线 25-RE2系列(图1)

矩形型材链传动环形导轨输送线结构特点:

○ 形状-矩形

○ 型材框架结构

○ 精密链式传动

○ 25系列V型滚轮导轨

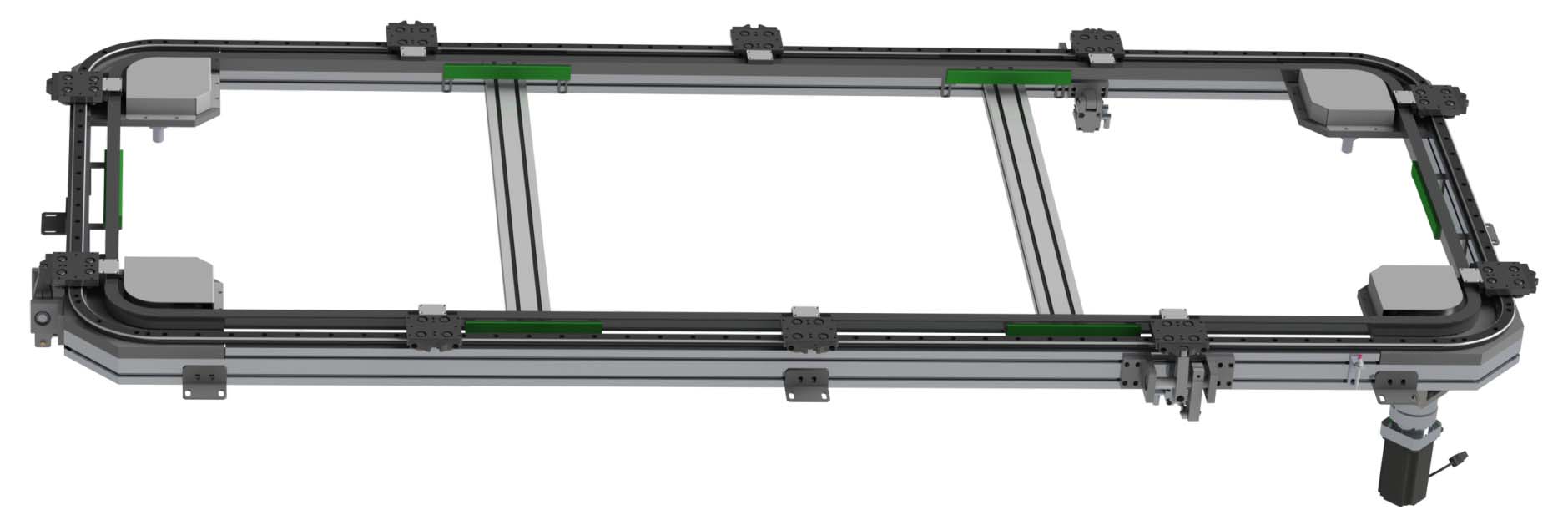

矩形型材链传动环形导轨输送线 25-RE2系列(图2)


矩形型材链传动环形导轨输送线应用特点:

○ 高速:切步周期最小可低于1S

○ 重复定位精度士0.05~±0.5mm,可选定制

○ 适用中、长距离输送,周长可达100米以上

○ 轻载输送,单个滑块最大负载30 kg

○ 可间歇工位运行,多段速自由切换


○ 滑座:可选用钢质或铝质优质材料进行精密加工,经过严格的质量控制及精湛的调装工艺,可使滑座在X-Y-Z方向精度达到HP级,即≤士0.05mm

矩形型材链传动环形导轨输送线 25-RE2系列(图3)


非标定制注意事项

*最小工位间距110mm,工位间距与链节长度有关,为双数倍链节长度

*最小圆弧直径200mm,最大圆弧直径1560mm

*常用圆弧直径255-600mm,转弯圆弧直径尺寸,可参考我司《GMP产品手册》

*速度与负载,环轨大小,偏载大小有关

*可定制吊装式环形导轨输送线,偏载或有倾角应用的环形导轨输送系统




(图1)

(图2)

(图3)

(图4)
