当前位置: 首页 > 产品展示 > GMP部件 > 齿条导轨

  • 44系列中载弧形齿条导轨

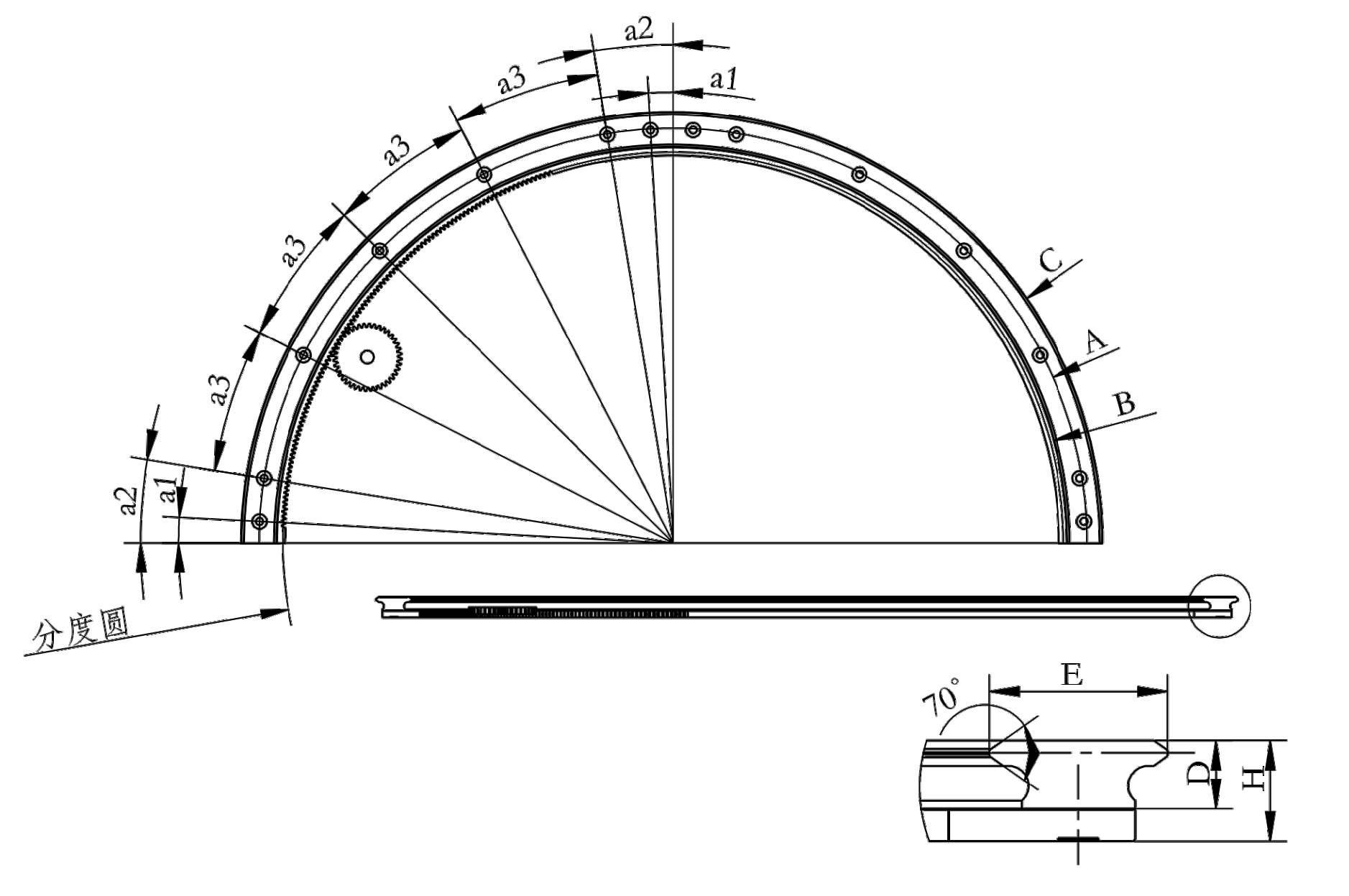

  • 44系列中载弧形齿条导轨孔位图

44系列中载弧形齿条导轨
简要介绍:

44系列中载带齿圆弧导轨,圆形环齿轨道,将齿条和V型滚轮导轨组合,负载高,应用便捷,节省空间,独立动力可控,配合齿轮滑座,运行稳定、低噪,定位精度高,组装简单方便,适用场景更广泛。

服务热线

18923641725

立即咨询
详细介绍

44系列中载带齿圆弧导轨,圆形环齿轨道,将齿条和V型滚轮导轨组合,负载高,应用便捷,节省空间,独立动力可控,配合齿轮滑座,运行稳定、低噪,定位精度高,组装简单方便,适用场景更广泛。

44系列中载弧形齿条导轨(图1)

44系列中载弧形齿条导轨(图2)

参数说明

〇 参数适用分体式环形齿条导轨和一体式环形齿条导轨

〇 标准开孔,参考44系列圆弧导轨(P10)

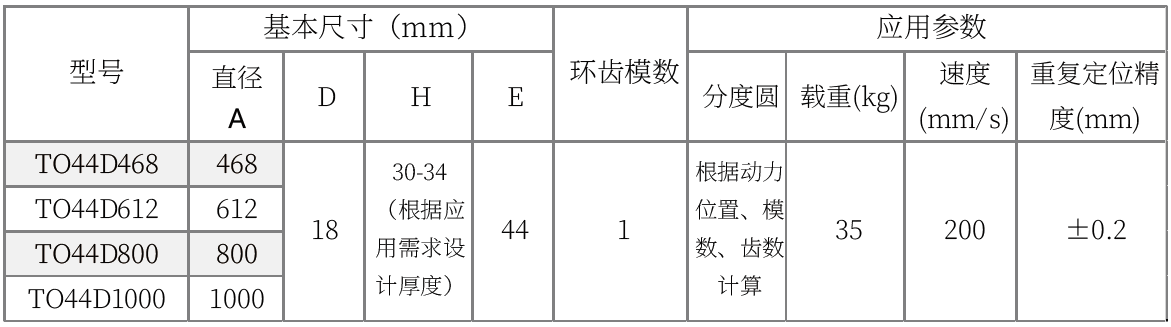

44系列中载弧形齿条导轨(图3)

*开齿模数可定制,可按需求开内齿或外齿;可定制不同度数带齿圆弧导轨,直径1500mm内可整圆定制,其它尺寸可采用拼接方式,具体定制可咨询工程师。



(图1)

(图2)

(图3)

(图4)
