双轨环形导轨常见类型有哪些?哪家做得好?
来源:汇思德环形导轨 | 作者:汇思德自动化 | 发布时间: 359天前 | 294 次浏览 | 分享到:

双轨环形导轨,为采用两组环形导轨轨道的组成特殊环形导轨循环输送线,两组环形导轨通过不同的组合及安装方式,衍生出多种双轨环形导轨类型,常见的类型主要有:


立式双轨环形导轨

垂直安装的双轨环形导轨,占用空间小,运行速度快,精度高,直线输送或上下输送,适用于有限的安装空间,大体积产品的精密自动化组装生产线。

立式双轨环形导轨根据结构组合模式,可分为:立式单底板双轨环形导轨、立式双底板双轨环形导轨和立式型材双轨环形导轨。

立式单底板双轨环形导轨:即以一块整体的型材底板为中心的基础支撑,左右两侧分别安装相同的环形导轨,通过专用滑座,与双轨相连,单电机同步驱动两组环形导轨运行,负载高,精度高,运行稳定性好。

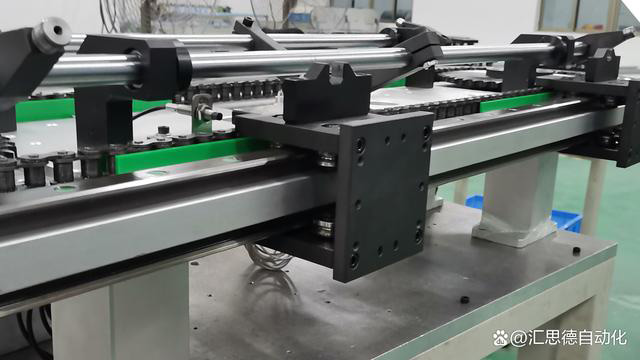

立式单底板双轨环形导轨输送线

立式双底板双轨环形导轨:两组相同的环形导轨分别装在两组底板上,中间通过连接支撑连接固定,两组底板之间的宽度可按应用需求定制,满足更大体积产品的输送。双轨齿轮同步,共用电机,同步性好,运行稳定,精度高。

立式双底板双轨环形导轨

立式型材双轨环形导轨:基本组成和双底板双轨环形导轨一致,型材双轨环形导轨采用型材架构,以型材替代底板,实现轻量化,空间利用率及灵活性更好。

立式型材双轨环形导轨

立式双轨环形导轨哪家做得好?目前,汇思德自动化立式双轨环形导轨的设计、研发、生产及制造已十分成熟,可根据客户的应用需求,设计生产出稳定耐用,高速,高精度的立式双轨环形导轨循环输送系统。满足更多行业,对精准定位循环输送系统的需求。

水平双轨环形导轨

水平安装的双轨环形导轨,较常规环形导轨多一组环形导轨,负载及承重能力更高,适用大体积产品的精密自动化循环输送装配生产线。

水平双轨环形导轨根据结构组合模式,可分为:水平单底板双轨环形导轨、水平底板双轨环形导轨。

水平单底板双轨环形导轨:以型材底板为基础支撑,上下两侧分别安装相同的环形导轨,通过专用滑座,与双轨相连,单电机同步驱动两组环形导轨运行,负载高,速度快,精度高,运行稳定性好。

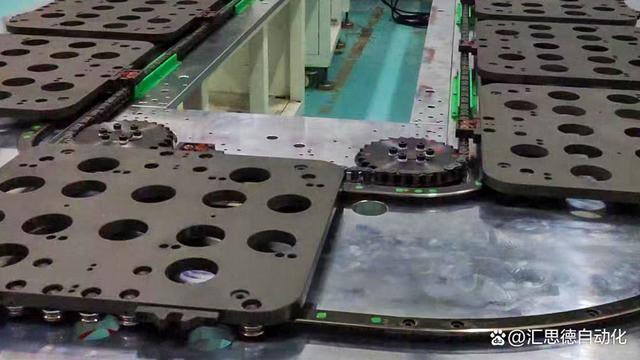

水平单底板双轨环形导轨输送线

水平底板双轨环形导轨:两组不同尺寸的环形导轨装在同一底板上,通过调整两组导轨之间间隔的宽度,可满足不同体积尺寸及重量的产品的输送。水平底板双轨环形导轨,负载高,运行稳定,精度高。

水平双轨底板双轨环形导轨

水平双轨环形导轨哪家做得好?目前,汇思德自动化水平双轨环形导轨的设计、研发、生产及制造已十分成熟,在各行业生产自动化的升级项目中,已有众多成熟的应用案例。汇思德可根据实际的应用需求,设计生产出稳定耐用,高速,高精度的双轨环形导轨循环输送系统。

双轨环形导轨常见类型中,应用较多的主要有上面几种。另外,还有应用较少的特殊形状的双轨线体,高难度的双轨环形导轨循环输送线体等。汇思德自动化有设计、研发及生产过不少,因适用行业及应用场景较少,这里不单独分类列出介绍。
