立式环形导轨，又叫垂直环形导轨或垂直安装环形导轨，根据其安装方式而命名的一种环形导轨。立式环形导轨，垂直放置，能衍生出不同倾角安装环形导轨输送线，其运行速度快，占用空间小，适用于有限的安装空间，直线输送或上下输送。

立式环形导轨类型

立式环形导轨的种类较多，可按形状分，可按传动方式分，可按导轨数量分，不同分类的立式环形导轨，适用于不同的应用场景。

按形状分，常见应用可分为：立式椭圆环形导轨，立式矩形环形导轨，立式圆形环形导轨等。

立式环形导轨在形状的应用上，以椭圆环形导轨及圆形环形导轨应用较为常见。立式椭圆环形导轨更适合应用于直线型循环输送系统中，节省空间同时节省制造成本。

按传动方式分，常见应用可分为：立式链条传动环形导轨，立式同步带传动环形导轨，立式齿轮传动环形导轨，立式凸轮连杆环形导轨等。

传动方式的应用上，以链条传动环形导轨和同步带环形导轨位置，其次为齿轮传动环形导轨较为常见。

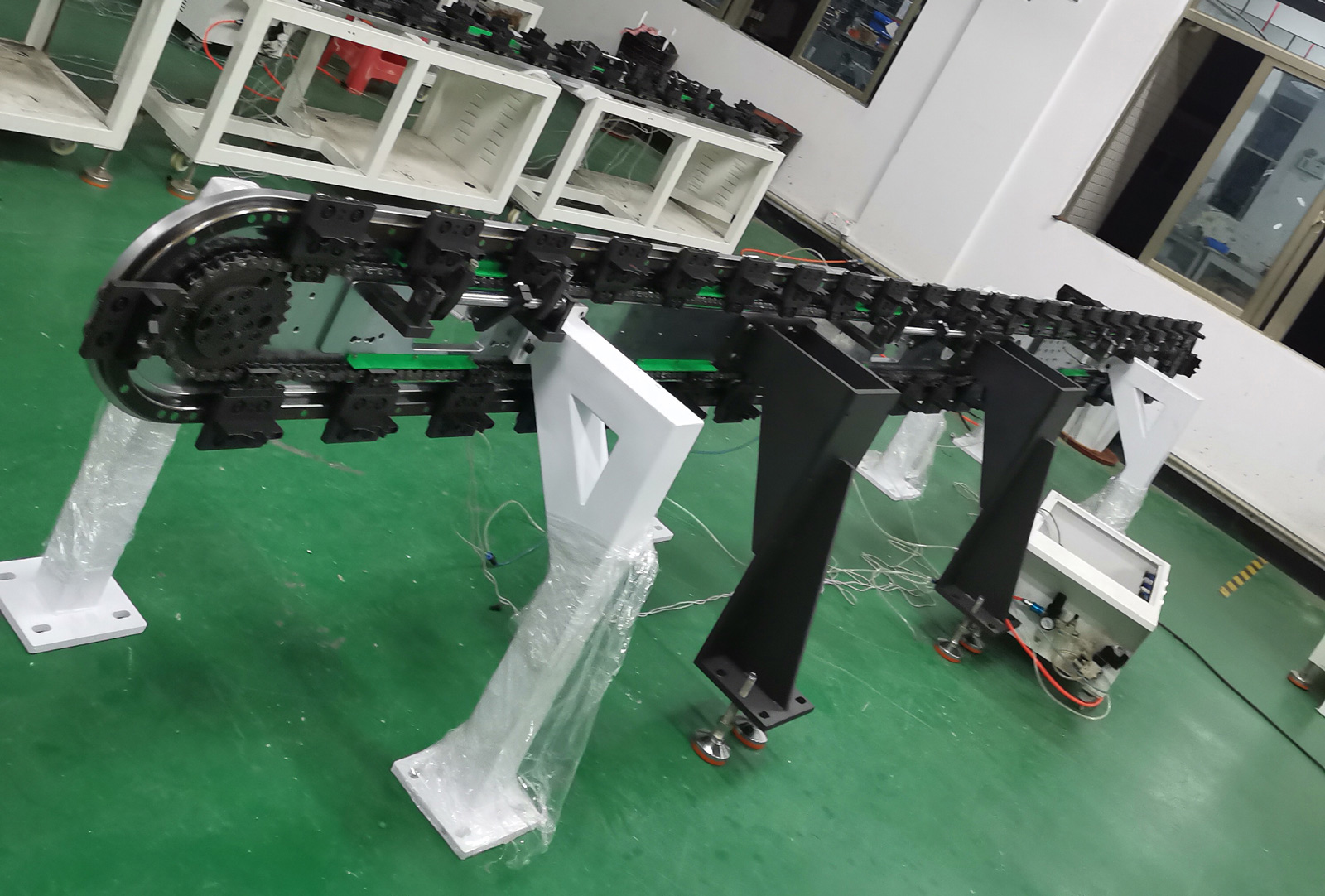

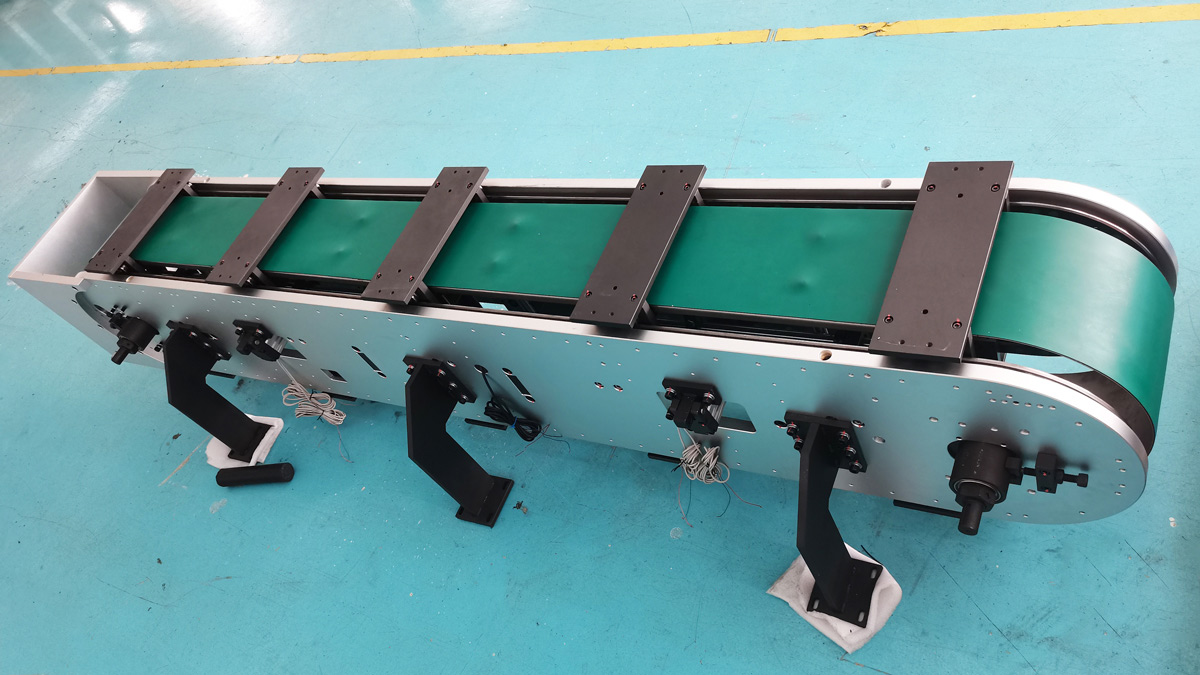

同步带传动立式环形导轨普遍适合应用于负载轻、精度高、速度快的中小型环形导轨循环输送线系统中。链条传动立式环形导轨普遍适合重负载、高精度、中长距离，快速的小中大型环形导轨循环输送线系统中。

按导轨数量分，可分为：立式单轨环形导轨和立式双轨环形导轨。

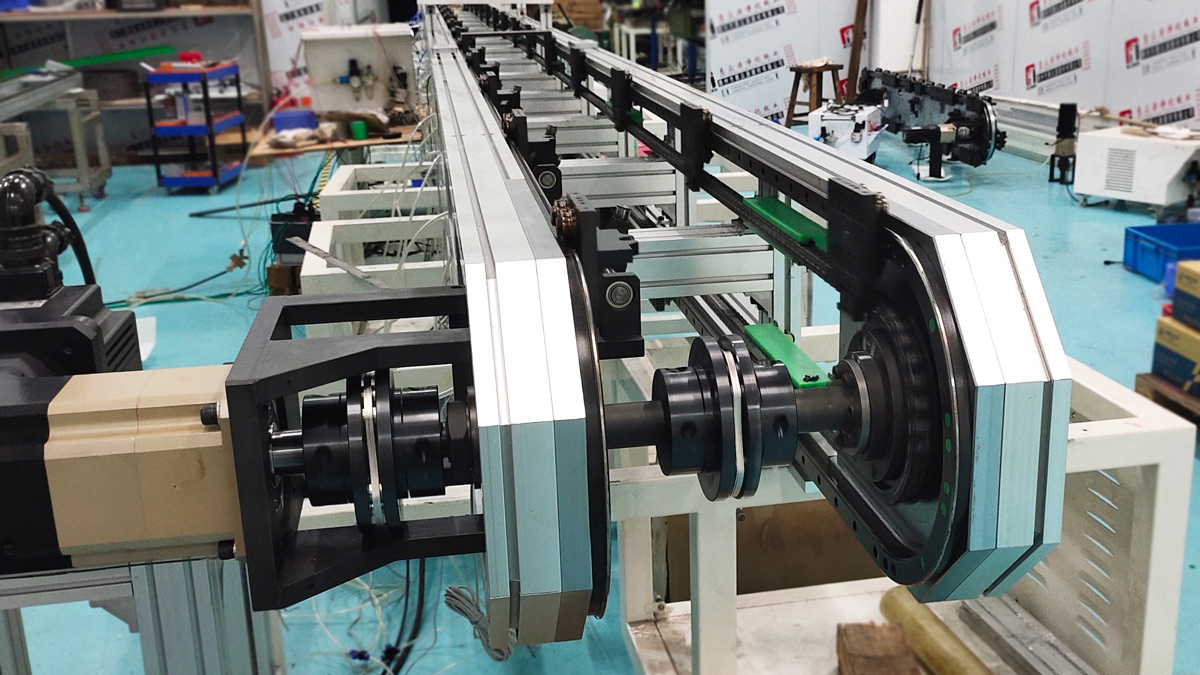

立式单轨普遍适合中小负载的环形导轨输送系统，中重型大负载的情况，多采用立式双轨环形导轨输送系统，立式双轨又分为型材单底板双轨循环线，型材双底板环形导轨，立式型材双轨环形导轨输送线等。

立式环形导轨特点

对比水平环形导轨和悬挂吊装环形导轨，立式环形导轨有其特有的特点：

①垂直安装；

②占用空间小，较其它安装方式的环形导轨节省一半以上空间；

③直线输送或上下输送，运行平稳，精度高；

④类型多，负载灵活，应用广泛，适用不同的应用场景；

⑤装配及调试难度稍大，特别如立式双轨环形导轨输送线，精度调试难度较大；

常规立式环形导轨定位调试相对容易，非单底板的双轨环形导轨需要左右双轨同步，故调试及装配时难度较大，通常需要像汇思德自动化一样成熟环形导轨厂家，有多年经验累积的高级技术装配工程师才能完成。

立式环形导轨应用

立式环形导轨循环输送系统主要应用领域包括产品包装、精密组装、电子产品、医疗器械、汽车工业、新能源、焊接、检测等工业自动化行业。按行业细分，立式环形导轨主要应用在下列行业的自动化装配生产线中。

①汽车、新能源汽车零部件；

②新能源电池、充电宝等；

③医疗用品、生物制药等；

④数码电子、半导体等；

⑤包装、标签、食品机械等；

⑥印刷、3D打印；

⑦5G通讯终端相关产品；

⑧智能视觉设备、焊接设备组合应用；

⑨精密实验室、精密检测设备组合应用；

立式环形导轨应用于各种高精度、高速度、精密的自动化装配生产线中。可根据不同的应用场景，不同的应用需求参数定制，满足各行业自动化高精度循环输送的需求。
