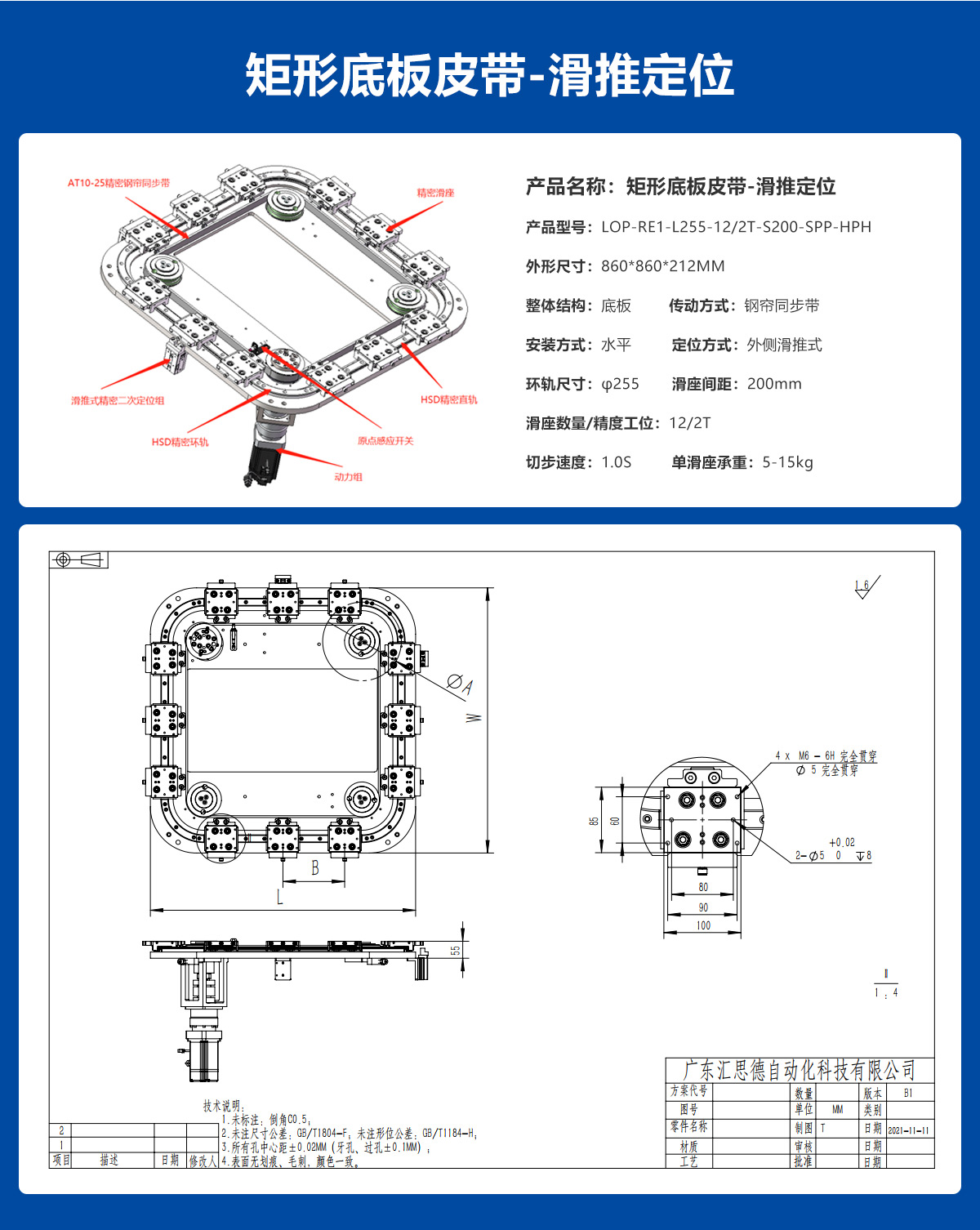

矩形皮带-底板滑台

0.00
0.00

商品描述

项目整体说明


矩形皮带-底板滑推项目线体,本项目采用HSD自研自产的V型轨道及配套GMP系列产品,项目精度高,运行速度快,噪音低;项目采用底板作为安装基准,线体总长度可以10米以上,安装便捷快速。汇思德采用的同步皮带为AT10钢帘皮带,带宽有25mm、50mm,其中线体超过8米时,建议使用50mm宽的同步皮带,载重较大时,还需选用加厚型的同步皮带,目前有仿形齿连接方式和皮带扣连接方式,钢帘皮带抗拉能力强,不易扯断,同步性好,精度高。可在直线任意工位和环轨位置设计二次定位机构,使项目线体的重复定位精度小于±0.05mm,此项目二次定位机构为滑推式定位机构,可选用在线体的内侧或者外侧进行安装,本项目案例为外侧定位展示。项目采用伺服电机,斜齿行星减速机,控制便利,扭力输出稳定可靠。此线体适用于工位较多,工艺复杂的项目当中。



主要特点:

a、 装调精准,便于调试;

b、 矩形方式,精度工位多,适用于宽敞工作环境,内空足够,便于内外侧安装配套设备;

c、 安静、高速、高精度;

d、 钢帘皮带的应用,克服了此前皮带容易断裂受伤的缺点;

e、 滑推式定位,确保滑座重复定位精度的有效性;

f、 滑推式定位,安装方便,效率高,整机一体性强,稳定性高;

g、 环轨适用(φA):φ255、φ300、φ351、φ400、(φ468、φ500、φ600)。
