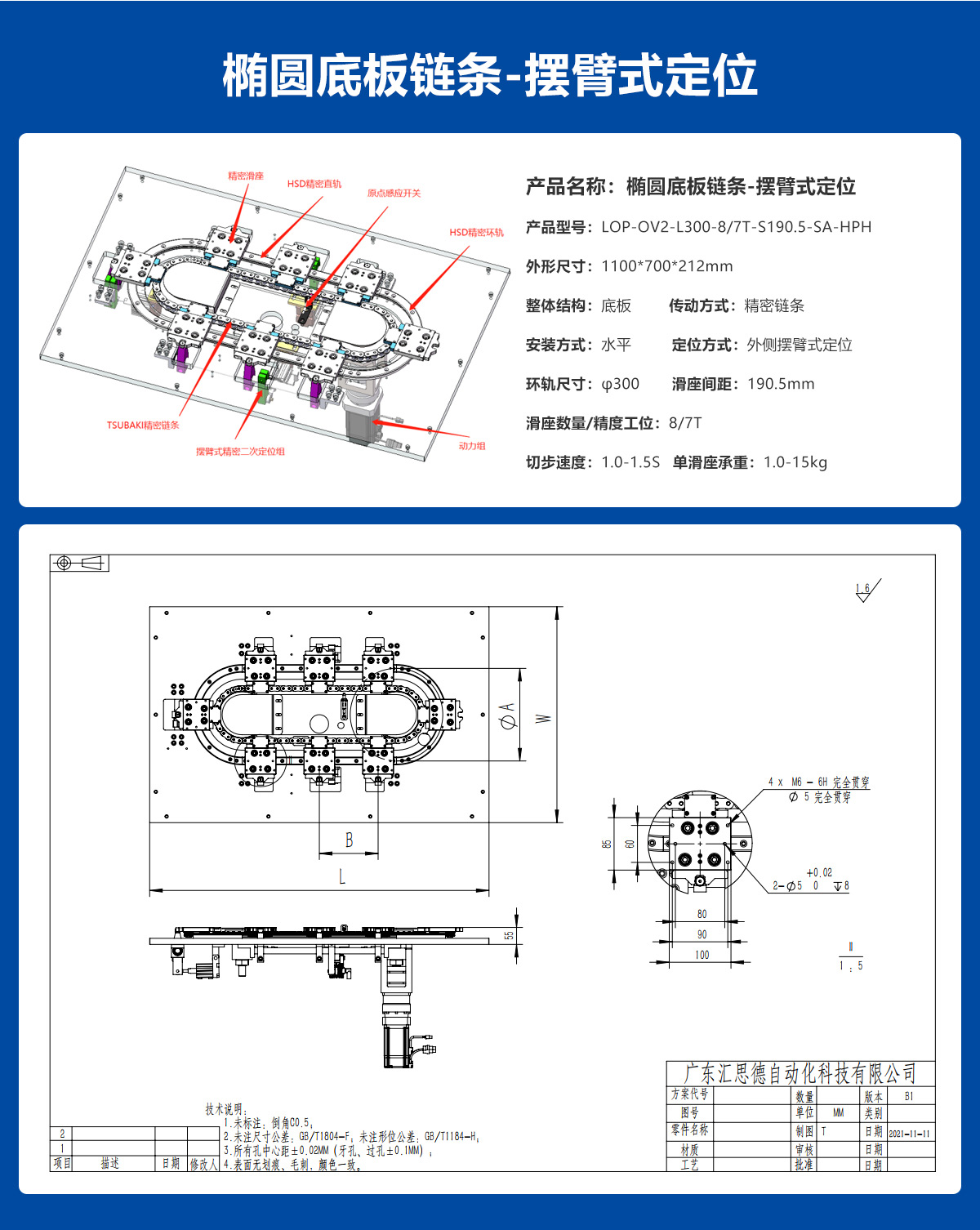

项目整体说明

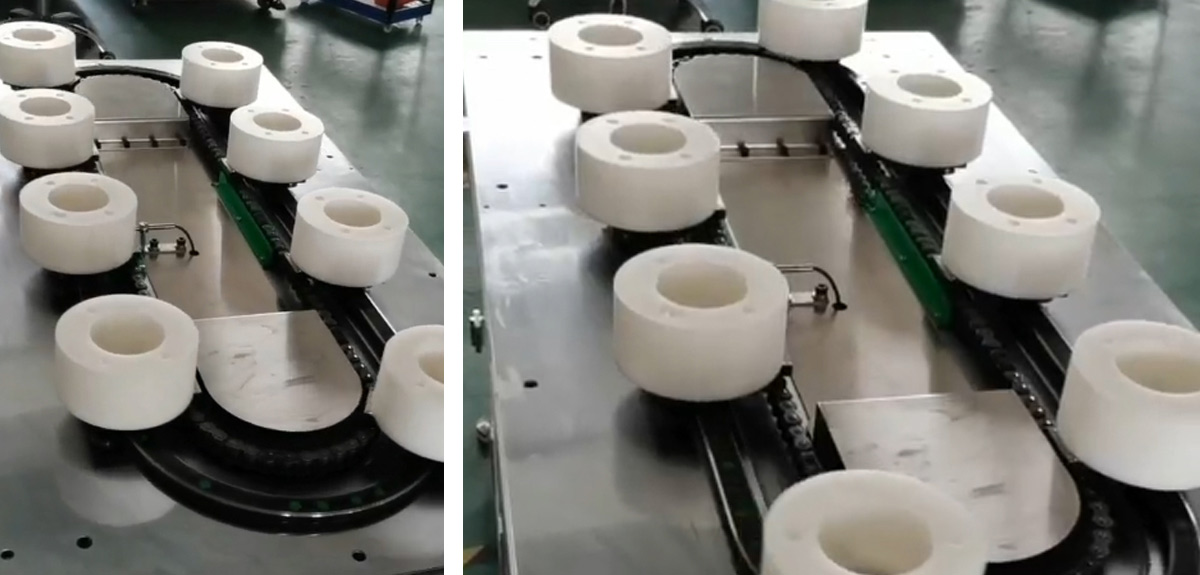

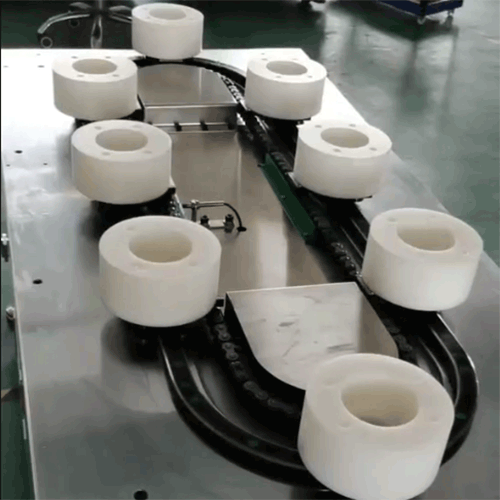

椭圆链条-底板摆臂项目线体，本项目采用HSD自研自产的V型轨道及配套GMP系列产品，项目精度高，运行速度快，噪音低；项目采用底板作为安装基准，线体总长度可以达到50米以上，安装便捷快速。汇思德采用的链条为椿本精密链条，同步性和一致性高，精度好。可在直线任意工位和环轨位置设计二次定位机构，使项目线体的重复定位精度小于±0.05mm，此项目二次定位机构为摆臂式定位机构，可选用在线体的内侧或者外侧进行安装，本项目案例为外侧定位展示。项目采用伺服电机，斜齿行星减速机，控制便利，扭力输出稳定可靠。此线体适用于工位较多，工艺复杂的项目当中。

主要特点：

a、 装调精准，便于调试；

b、 适用于高速、高精度、高稳定性的应用场景；

c、 在高速状态下，其承重能力高于常规循环线；

d、 精密链条的应用，使循环线的应用长度得到了最大限度的增加，特别适用于生产工艺工位多的生产场景；

e、 摆臂式定位，确保滑座重复定位精度的有效性；

f、 摆臂式定位，安装方便，效率高，整机一体性强，稳定性高；

g、 环轨适用（φA）：φ255、φ300、φ351、φ400、φ468、φ500、φ600。
