环形导轨输送线滑座间距与定位精度调试技术规范

1. 文档概述

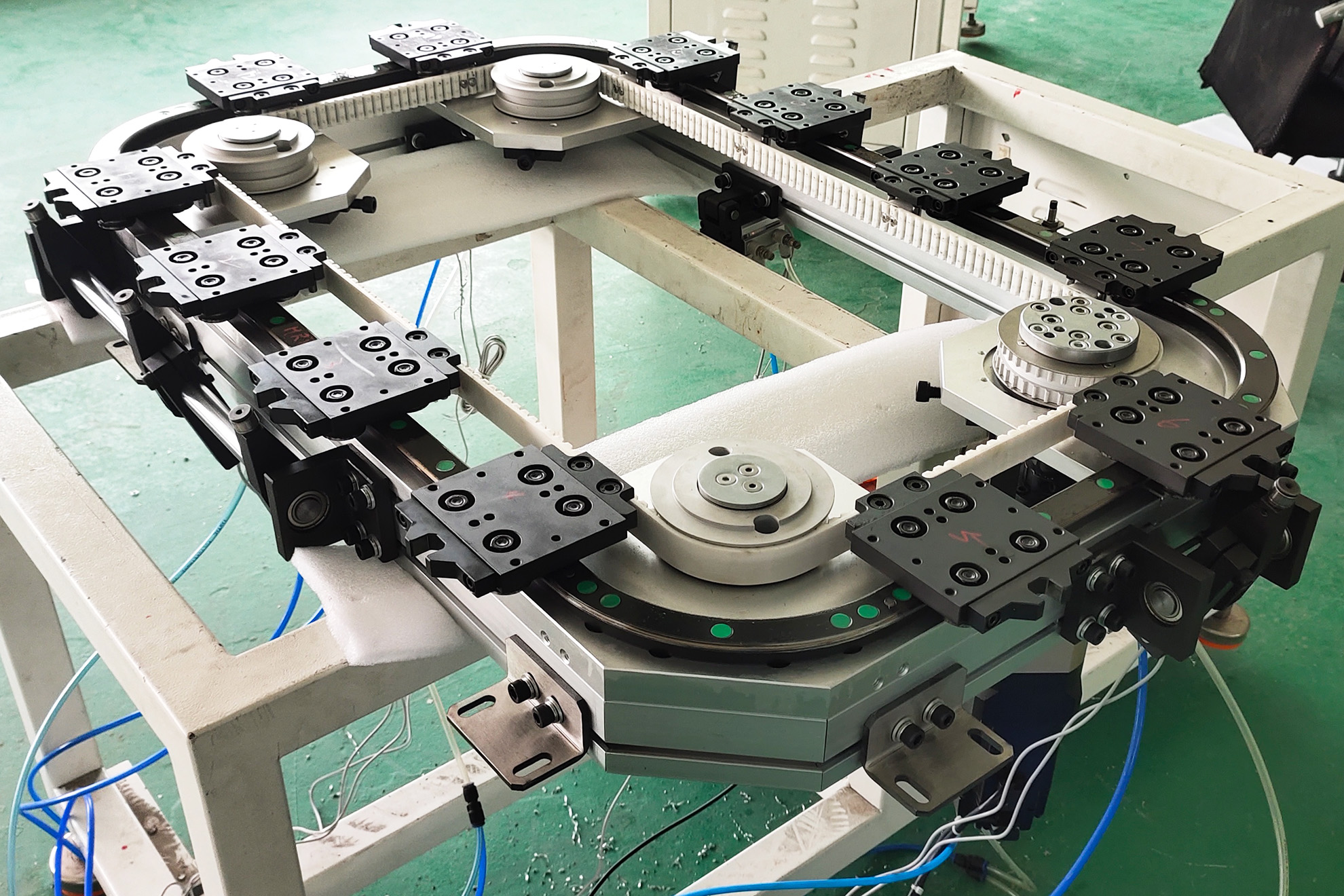

本文档规范了汇思德环形导轨输送线中，核心部件滑座的机械精度调试流程。本流程包含滑座间距初调、二次定位检测、Y轴精度验证及气缸定位摆臂的最终调节，专为环形导轨的闭环特性设计。严格执行本规范可确保线体运行平稳、定位精确，是保障汇思德环形导轨输送线高性能与高可靠性的关键步骤。

2. 工具与物料清单

3. 调试前准备

1. 线体状态：确保环形导轨输送线安装就位，动力系统可手动盘动（断电状态下）。
2. 滑座编号：按环形导轨运行方向，为所有滑座依次编号，便于记录与追踪。
3. 方向确认：明确环形导轨输送线的设计运行方向（本文以顺时针运行为例进行描述）。
4. 区域清理：清洁环形导轨轨道及滑座表面，确保无油污、杂物。

4. 滑座间距调试 (A)

4.1 测量步骤

1. 将需测量的相邻两个滑座移动至环形导轨的直轨段。
2. 沿逆时针方向（即与运行方向相反）轻轻推动两个滑座，使其靠紧在皮带扣上。禁止过度用力，以免皮带变形导致测量值偏小。
3. 使用游标卡尺，以滑座靠近动力侧的平行面为基准，轻轻测量两滑座之间的间隙。测量时需确保卡尺与测量面垂直，且滑座始终保持靠紧皮带扣的状态。记录此间距值 S1。
4. 重复步骤1-3，依次测量并记录环形导轨上所有相邻滑座的间距（S2, S3, ..., Sn）。

4.2 数据分析与调试

1. 计算所有间距的平均值 Savg = (S1+S2+...+Sn) / n。

   注：此平均值 Savg并非滑座中心距，而是中心距 + 一个滑座的沿轨长度。后续调试以此值为目标基准。

2. 设定调试公差范围为 Savg ± 0.15mm。测量值在此范围内的滑座间距无需调整。
3. 从无需调整的滑座开始，依次调整超差间距。调试时：
   • 可能需要拆卸连接附件上的定位销钉以移动滑座。
   • 关键：拆卸销钉后，在紧固附件螺丝时，必须使用弹垫，并确保连接附件上表面与滑座上表面平行。若在单侧单销钉状态下产生偏斜，可能导致附件与轮组发生干涉碰撞。
   • 间距精度越高（公差范围越小），后期小车在环形导轨上运行与定位时的抖动越小。

5. 二次定位调试/检测 (B)

5.1 检测装置安装

1. 在环形导轨输送线旁，垂直于主直轨的方向，安装一条直线度良好的辅助调试直轨，并牢固紧固。该直轨上安装一个由45#钢制成的调试滑座。
2. 在环形导轨的直轨段上任意一个定位附件上安装一个标准的定位块（或使用其自身结构）。
3. 任选一个滑座移动至该处并完成定位。在其左侧定位销孔中插入塞规。
4. 将百分表吸附在调试滑座上，移动调试滑座，使百分表测头在垂直主轨方向接触到塞规侧面。调整百分表位置，使测头距离滑座上表面<10mm（越低越准），并预留约±0.30mm的观察行程。

5.2 测量与记录

1. 将首个滑座定位，移动调试滑座使百分表指针达到顶点，将表盘调至“0”位。此滑座即为理论零基准滑座，记录其编号。
2. 保持百分表位置不变，依次对环形导轨上所有滑座的左侧销孔进行测量并记录读数。
3. 全部测量完成后，重新测量理论零基准滑座，确认读数偏差在 ±0.01mm 以内。若超差，需检查百分表、表座及调试轨的紧固性，或确认测量过程中有无撞击。
4. 重复以上步骤，测量并记录所有滑座右侧定位销孔的数值。

5.3 数据分析与调整

1. 合格标准：所有测量值（相对理论零基准）均在 ±0.05mm 以内。
2. 调整方法：若不合格，需调试定位附件。
   • 松开并拔掉超差滑座对应定位附件上的定位销钉。
   • 轻微调节定位附件与滑座的相对位置，然后重新定位滑座并测量。
   • 注意：调整后，原理论零基准可能失效。调整原则是以最小变动，使所有滑座精度达标。调整后，需重新执行5.2步骤进行全检。

6. Y轴（平行于轨向）精度检测 (C)

1. 在任意滑座上表面插入塞规。
2. 将百分表牢固固定在不会移动、不与环形导轨输送线干涉的位置。调整百分表，使其测头在平行于主直轨的方向接触到塞规端面。同样控制测头高度<10mm，预留±0.30mm行程。
3. 平稳推动滑座，使塞规先后经过百分表测头。分别记录左侧和右侧销孔处塞规经过时的百分表最大值。
4. 任选一侧的最大值，将百分表调“0”，此滑座定为Y向理论零基准。记录左右侧的数值（有正负）。
5. 对环形导轨上所有滑座进行测量并记录。完成后复测Y向理论零基准，偏差应保证在 ±0.01mm 以内。

7. 气缸定位摆臂调节 (D & E)

7.1 建立定位基准

1. 根据环形导轨输送线顺时针运行方向，确保所有滑座逆时针靠紧皮带扣。
2. 在环形导轨的直轨段上，选取最靠近动力皮带轮的一个滑座。
3. 使用长卡尺，确保该滑座前后两个端面与卡尺边对齐（即共线）。保持此状态，切勿移动该滑座。
4. 轻轻将对应的气缸定位摆臂推入该滑座的定位附件卡槽中，然后锁紧该摆臂的固定螺丝。此滑座即成为该侧直轨的定位基准滑座。
5. 在另一侧直轨的相同相对位置，执行步骤2-4，确定另一个基准滑座。

7.2 计算与固定定位间距

1. 计算定位间距 L：
   L = Savg (4.2节测得) - 滑座宽度 + 随动器直径
2. 以7.1确定的两侧基准滑座为起始点，使用校准过的距离规或精密测量，沿运行方向，依次间隔距离 L，逐个固定其余的定位摆臂。确保每个摆臂在推入对应滑座卡槽时，滑座仍保持靠紧皮带扣的状态。

7.3 连接动力摆臂与最终检查

1. 根据需要连接动力摆臂。在连接时，必须检查并确保：
   • 定位摆臂上的随动器与滑座定位附件底部之间留有≥0.5mm的间隙。
   • 所有随动器与附件底部的间隙均匀一致。
2. 手动盘动环形导轨输送线数周，观察所有滑座在环形导轨上循环经过各定位点时的动作是否顺畅、一致，有无异常干涉或撞击声。
