环形导轨输送线型材组装技术指导 ——汇思德精密装配工艺标准

环形导轨输送线作为自动化产线的核心传输部件，其型材组装质量直接影响整机运行的平稳性、精度与使用寿命。汇思德（HSD） 深耕环形导轨输送系统领域多年，在型材装配工艺上积累了丰富的实践经验。型材装配看似基础，实则涉及底板调校、型材对接、螺母预埋、间隙控制等多道工序，任何环节的疏忽都可能导致轨道不平、运行异响甚至设备故障。本文结合汇思德生产制造体系的标准化作业流程，系统梳理环形导轨输送线型材组装的全流程技术要点、常见问题及解决方案，为装配人员提供可落地的操作指导。

一、型材组装基本操作步骤

1. 型材搭建前的螺母预埋

在型材正式搭建之前，需预先在型材槽内装入螺丝条。型材与底板交接处，应根据底板上的实际孔位，在对应位置放入型材方形螺母（如图1所示）。汇思德建议：在型材进场后、正式装配前，先根据图纸标注的螺母位置制作预埋定位模板，可有效减少后期返工。此步骤的关键在于螺母定位的准确性——若螺母位置与后续安装孔位错位，将导致螺丝无法锁入或锁紧力不足。

2. 型材预紧与直轨预装

型材初步就位后，进行适度预紧（不可完全锁死）。随后预装直轨，根据底板上的螺丝孔位调整底板相对于型材的位置，使底板与型材之间的相对关系初步对齐。确认位置无误后，紧固平行于直轨方向的型材螺丝（如图2所示）。汇思德装配规范要求：底板与型材之间的缝隙应保持一致，偏差控制在 0.1mm以内，避免出现一端紧贴、一端悬空的情况，否则后续安装转角型材时难以调平。

3. 转角型材的对接调整

底板与直轨型材固定后，根据底板位置调整转角型材。转角型材的对接要求最为严格——必须做到平整对接、无缝且不刮手（如图3所示）。汇思德现场作业指导书明确：转角对接完成后，操作人员需用0.05mm塞尺沿接缝检查，塞尺不得通过。实际操作中，可通过微调转角型材的固定螺丝松紧度，配合橡胶锤轻敲校正，使对接面达到目视无缝隙、手触无台阶的效果。

4. 中间型材的对接方式

当输送线长度较大、需要多段型材拼接时，中间型材的对接方式主要有两种：

• 哨子口对接：利用型材端部的凹凸结构相互咬合，定位精度高，适用于直线段长距离拼接。汇思德标准型材在出厂时已预留哨子口加工余量，现场无需二次修整。

• 角码固定：通过角码连接件将两段型材固定在一起，安装灵活，适用于转角或变向处。汇思德配套角码采用304不锈钢材质，防锈耐腐蚀，确保长期使用不松动。

安装前需确认设计图纸要求的对接方式，两种方式不可混用。汇思德建议：在条件允许的情况下优先采用哨子口对接，其结构稳定性优于角码固定。

5. 螺母放置与预留孔利用

型材上设计有专用的螺母放置预留孔。装配时应以一侧为基准，根据安装部件的螺丝固定数量，依次将螺母放入对应预留孔中。汇思德推行"预埋清单"管理制度：在型材搭建前，由质检员根据图纸逐项核对螺母预埋位置和数量，签字确认后方可进入下一道工序，从源头杜绝漏放、错放。

二、装配注意事项

2.1 型材对接质量

型材对接面必须平整、无缝、不刮手。对接完成后，应用手指沿接缝处滑过检查，确认无台阶感或毛刺感。汇思德品质标准将此列为A类检验项，不合格项需立即返工，不得流入下一道工序。

2.2 底板与型材的台阶控制

底板与型材的台阶对接处，高度差不可过大。汇思德工艺标准规定：台阶差不得超过 0.15mm。若超出允许范围，将导致后续安装的导轨或滑块运行时产生冲击和异响，直接影响输送线的运行寿命。

2.3 分段处缝隙一致性

当型材存在中间分段时，每个断开处的缝隙应尽量保持一致。汇思德装配规范要求：各段缝隙偏差控制在 ±0.1mm 以内，杜绝一个缝隙大、一个缝隙小的现象——缝隙不均会导致轨道在运行过程中受力不均，加速磨损。

2.4 M8螺丝锁紧力度控制

底板固定型材时使用的M8螺丝，不可过度锁紧。过大的锁紧力会导致型材局部变形，进而使底板与型材对接处出现台阶，影响整体平整度。汇思德推荐使用数显扭矩扳手，M8螺丝标准锁紧扭矩为 25–30 N·m，操作人员需按此范围执行并记录扭矩值，便于质量追溯。

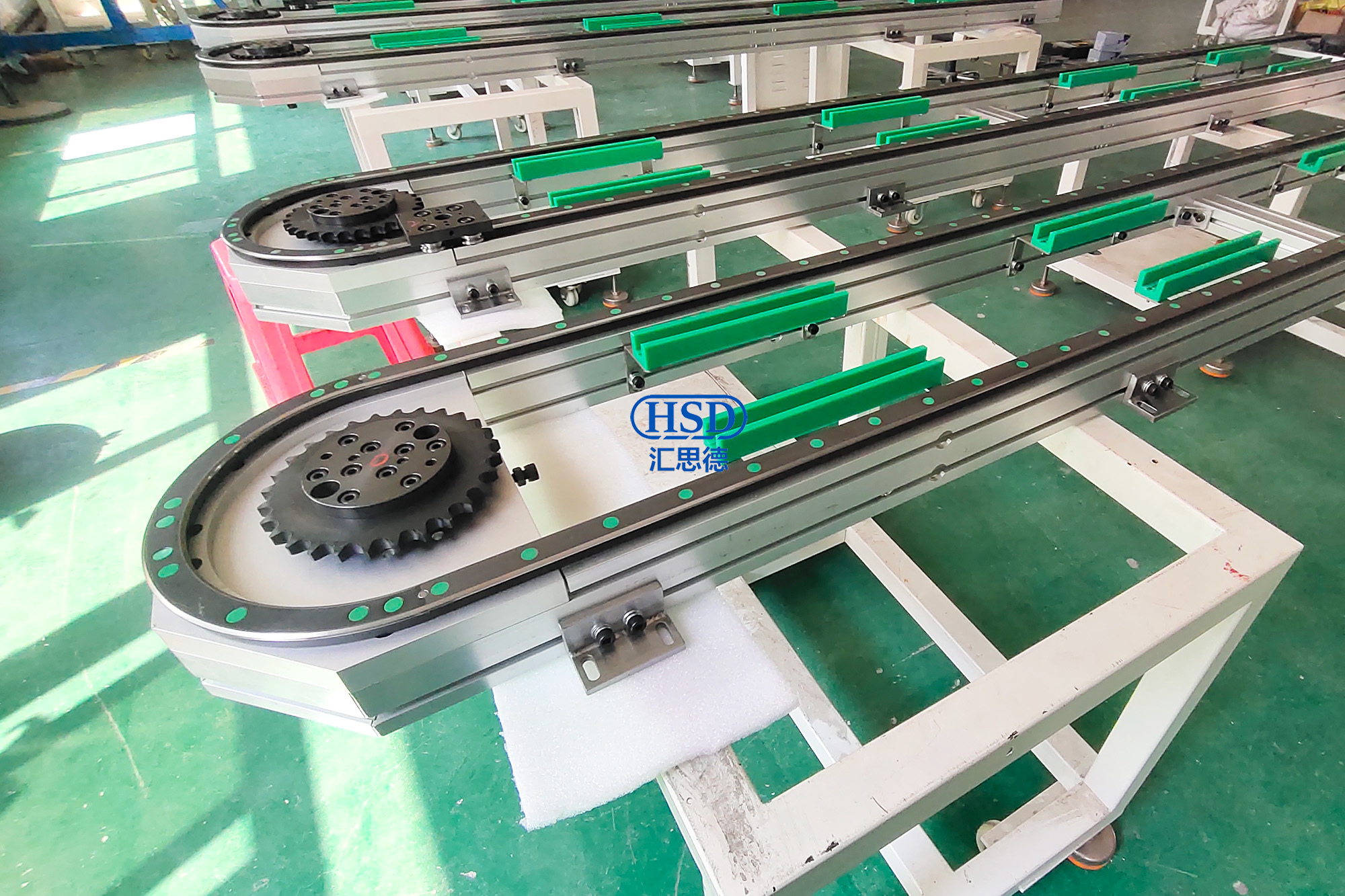

三、装配成果检查标准

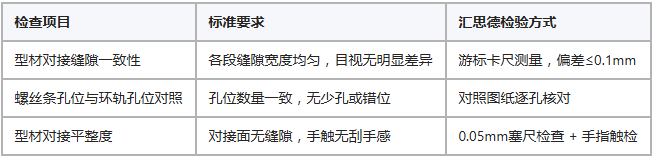

完成型材组装后，应按以下标准逐项检查：

汇思德实行"三检制"：操作人员自检 → 班组长互检 → 质检员专检，层层把关，确保每一台出厂的环形导轨输送线均达到设计精度要求。

四、常见问题及解决方案

问题一：多段对接型材处缝隙不一、大小明显

原因分析：型材预紧时未进行直轨预装调校，或底板位置调整不到位。

解决方案：在固定型材上连接板与型材底板的螺丝之前，先将上方的轨道预装上去，调整好各段之间的间隙后再锁紧螺丝。汇思德作业指导书将此步骤列为强制工序，任何跳过此步骤的装配行为均视为违规操作。

问题二：型材局部有划伤现象

原因分析：加工过程中台钳未清理干净，或装配时操作不当导致型材表面受损。

解决方案：

• 加工过程中及时清理台钳上的异物和碎屑；

• 装配过程中轻拿轻放，避免型材与硬物碰撞；

• 如需敲击型材进行位置校正，应使用胶棒敲击，或在型材表面垫上碎布后再敲击。

• 汇思德现场推行"5S管理"，工具定点定位摆放，从环境层面减少划伤风险。

问题三：型材周边安装部件螺母漏放、少放

原因分析：螺母预埋时未以基准边依次放置，或安装过程中遗漏。

解决方案：

• 严格按照"以一侧为基准、根据安装部件螺丝数量依次放入"的原则操作；

• 对于已发现漏放或错放的螺母，可通过型材预留孔从侧面补入型材螺母；

• 汇思德推行"预埋清单"管理制度，在型材搭建前由质检员逐项核对并签字确认，从流程上杜绝遗漏。

五、结语

环形导轨输送线的型材组装是一项对精度和一致性要求极高的工作。从螺母预埋到型材对接，从间隙控制到螺丝锁紧，每一个环节都需要装配人员严格按照标准化流程操作。汇思德始终坚持以工艺标准化驱动产品品质，通过直轨预装调校、缝隙一致性控制、预埋清单管理、三检制等系统化手段，有效避免常见装配缺陷，确保每一台输送线的运行精度和使用寿命。希望本文的总结能为行业同仁提供实用的技术参考，也欢迎广大客户莅临汇思德工厂参观交流，共同推动环形导轨输送技术的进步。
