汇思德环形导轨输送线链条张紧作业指导

 环形导轨输送线作为自动化生产线中的核心传输设备，其链条张紧的精度直接影响到设备的运行稳定性、定位精度及使用寿命。广东汇思德自动化科技有限公司（以下简称"汇思德"）凭借多年在自动化领域的深耕经验，总结出一套科学、规范的链条张紧作业流程，现整理成文，供行业同仁参考交流。

一、张紧前的准备工作

在进行链条张紧作业前，需要准备好以下工具：

· 内六角扳手（根据轮组螺丝规格选配）
· 开口扳手或梅花扳手（根据张紧机构螺母规格选配）
· 游标卡尺（量程≥150mm，精度0.02mm，推荐使用数显式）
· 力矩扳手（建议使用，用于最终紧固）
⚠️ 安全提示： 作业前务必确认设备已断电，并悬挂警示牌。操作人员应佩戴防护手套，防止链条油污及夹伤。

二、链条张紧作业步骤

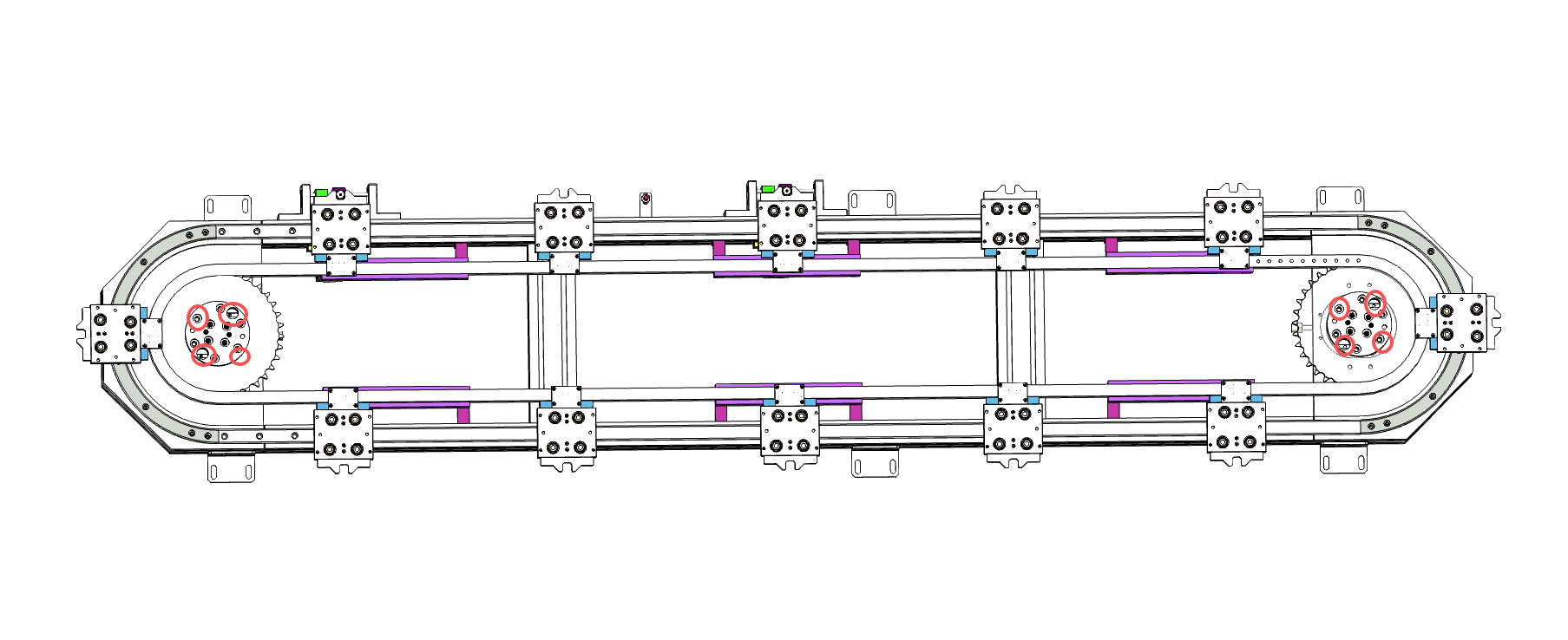

第一步：松开两侧轮组锁紧螺丝

首先，将输送线两侧轮组的锁紧螺丝完全松开，使轮组处于可自由调节的状态。这一步非常关键——如果螺丝没有完全松开，后续的张紧调整将无法准确进行。

汇思德提示：汇思德轮组锁紧螺丝采用高强度合金钢材质，建议使用配套内六角扳手操作，避免滑丝。

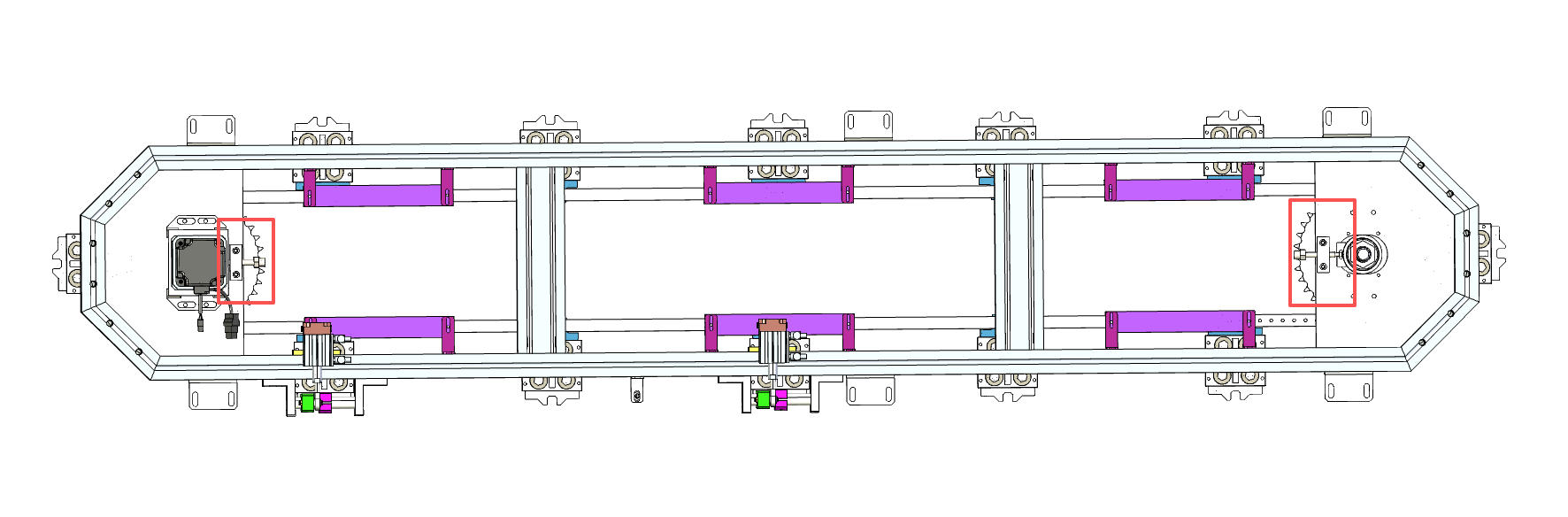

第二步：通过张紧机构调整链条松紧

汇思德环形导轨输送线底部配备了HSD精密张紧机构，通过旋转该机构即可调整链条的松紧程度。顺时针旋转为张紧，逆时针旋转为放松。调整时应缓慢、均匀施力，避免一次性调整幅度过大导致链条偏斜。

第三步：控制链条张紧量

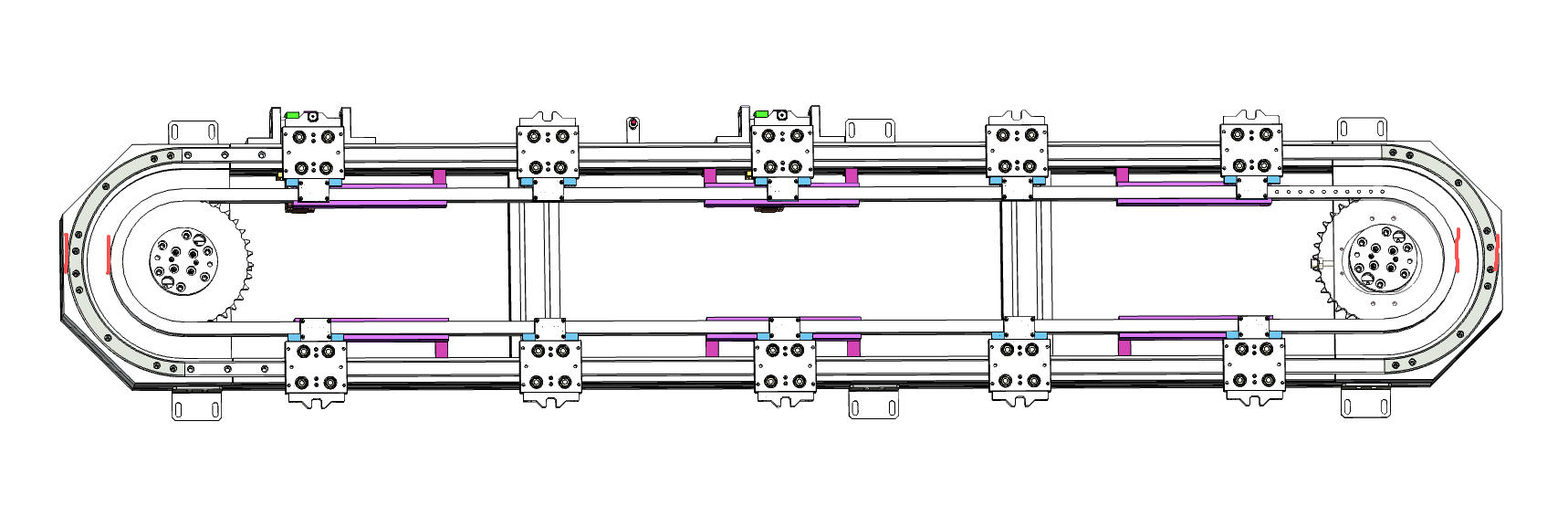

链条的松紧程度应适中，既不能太紧也不能太松。张紧完成后，用手在链条一侧施加压力挤压链条，链条应产生 3mm～5mm 的横向变形量，这是判断张紧是否适度的直观标准。

汇思德建议将张紧量控制在 4mm左右，此时链条处于最佳工作状态，既能保证传动精度，又能延长链条使用寿命。

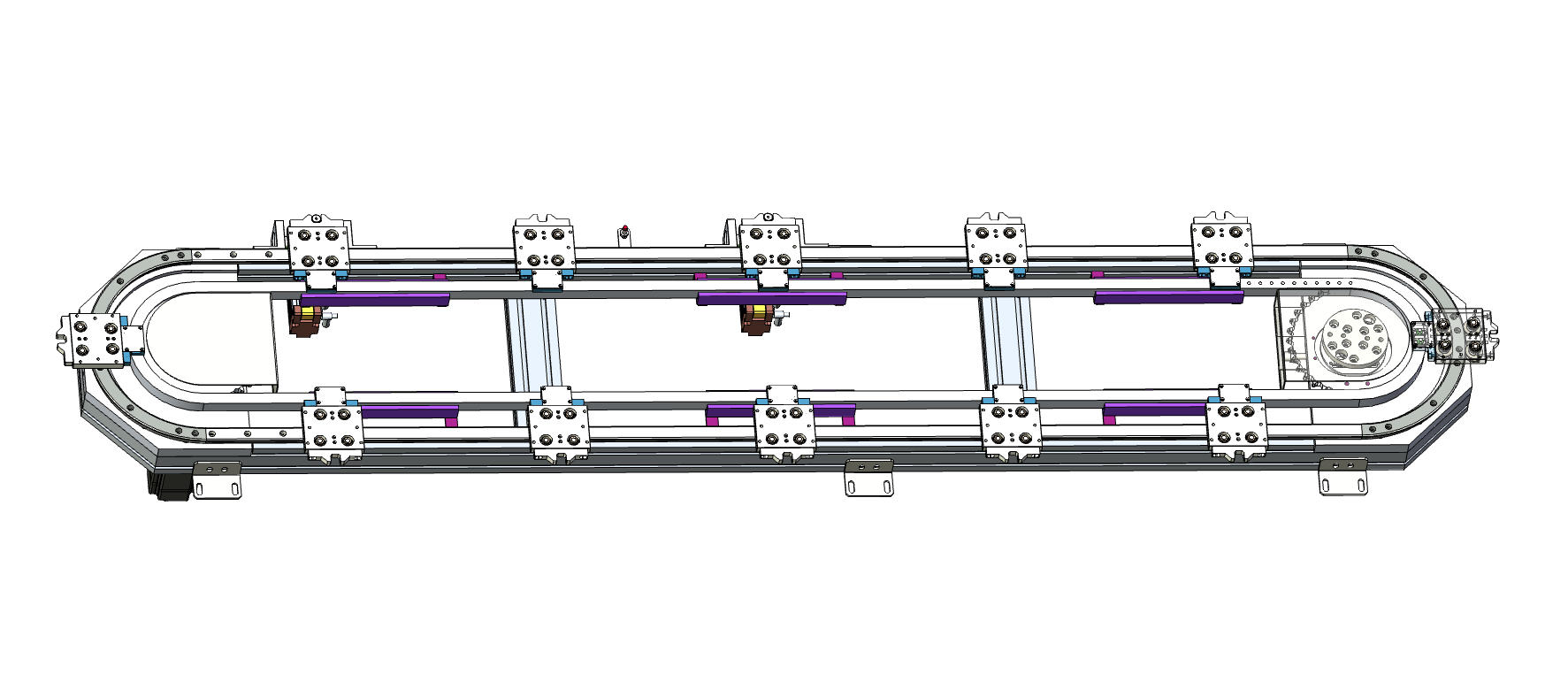

第四步：测量两侧轮组参数

调整两侧轮组时，必须使用游标卡尺对两侧轮组的位置参数进行精确测量。测量时需注意以下几点：

1.测量位置要统一：建议统一在轨道最高位置处进行测量。
2.测量方法要规范：测量时，应使链片上的两个圆弧与游标卡尺的一端直边保持相切状态，确保数据准确。
3.数据要求要严格：张紧完成后，两侧轮组的测量数据必须保持一致，允许公差范围为 ±0.1mm。

汇思德提示：汇思德环形导轨输送线出厂前已进行预调校，首次调试时可以出厂数据为基准参照，能更快完成调整。

第五步：紧固所有螺丝和螺母

两侧轮组数据调整至公差范围内后，方可对所有螺丝及螺母进行固定锁紧。紧固时应按对角线顺序分次拧紧，防止轮组偏斜。

三、张紧后的检查

调试完成后，需要进行以下检查，确保作业质量：

1. 张紧数据复核

重新测量链轮两侧的张紧数据并进行对照，两侧数据相差不得超过 ±0.1mm。建议将测量数据记录在《汇思德输送线调试记录表》中存档备查。

2. 螺丝紧固检查

调试过程中松开的全部螺丝，需确保完全安装紧固，不得有松动或遗漏。

3. 运行测试

紧固完成后，应手动盘车一周，确认链条运行平稳、无异响、无卡滞，方可通电试运行。

四、注意事项

1. 两侧张紧必须均匀

链轮张紧调整参数两侧相差不能超过 ±0.1mm。两侧张紧不均会导致链条偏磨、跑偏及异常磨损，严重时会影响输送线的定位精度和使用寿命。

2. 张紧机构螺母的锁紧顺序

张紧机构杆上的防松螺母，必须等其他固定螺丝全部紧固完成后，再进行最终锁紧。该螺母主要起到顶紧防松的作用，过早锁紧会影响其他螺丝的紧固效果。

3. 定期维护

汇思德建议每运行 600小时 或每季度对链条张紧状态进行一次检查，如发现张紧量超出3mm～5mm范围，应及时重新调整。

五、常见问题及处理方法

问题现象：
1、链条跑偏：可能为两侧张紧不一致，应重新测量并调整两侧数据至±0.1mm以内；
2、链条异响：可能为链条过紧或润滑不足，应适当放松链条或添加专用润滑脂；
3、定位精度下降：可能为链条张紧量超出原调试范围，按本标准重新张紧调整，如为长期使用后链条拉伸量过大，可考虑更换链条；
4、轮组卡滞：可能调试时锁紧螺丝未完全松开，应检查并完全松开两侧锁紧螺丝后重新调整；

六、结语

链条张紧虽然是一项基础操作，但细节决定成败。汇思德始终坚持以严谨的工艺标准要求每一个环节，确保每一台出厂的环形导轨输送线都能以最佳状态运行。希望本文能为从事自动化设备调试与维护的同仁提供有价值的参考。
