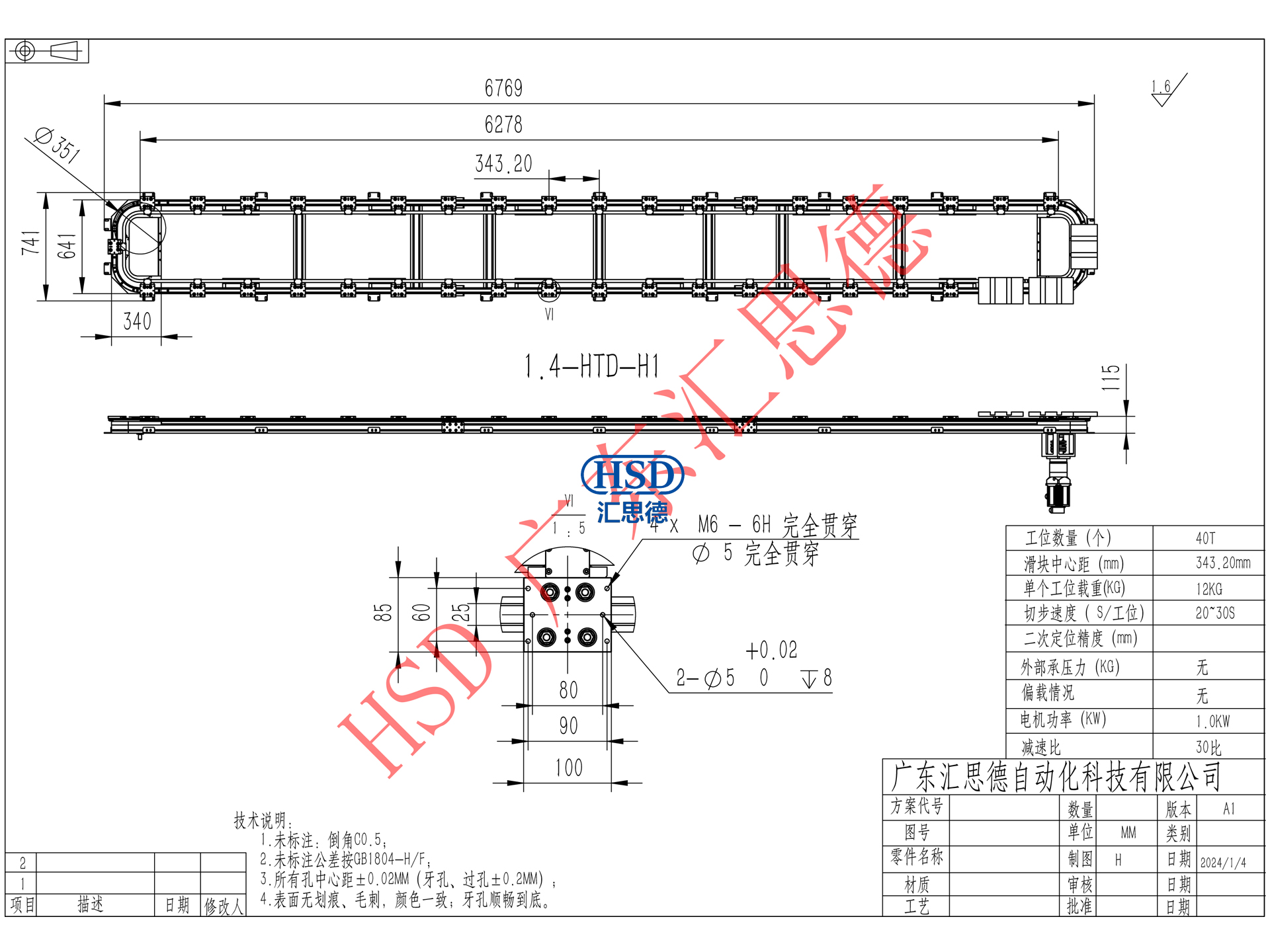

  • 40工位矩形链条环形导轨循环输送线模型参数

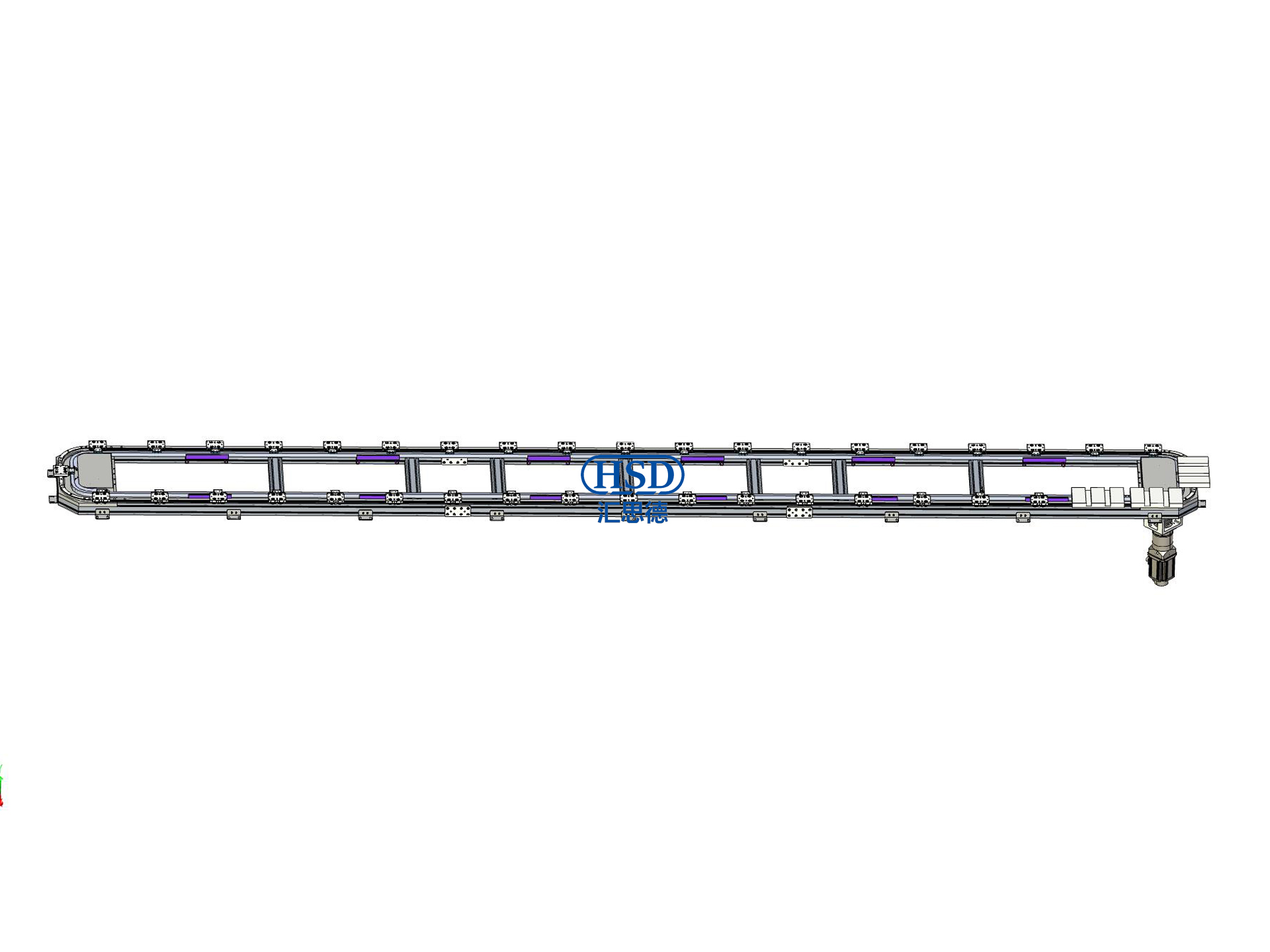

  • 40工位矩形链条环形导轨循环输送线侧视图

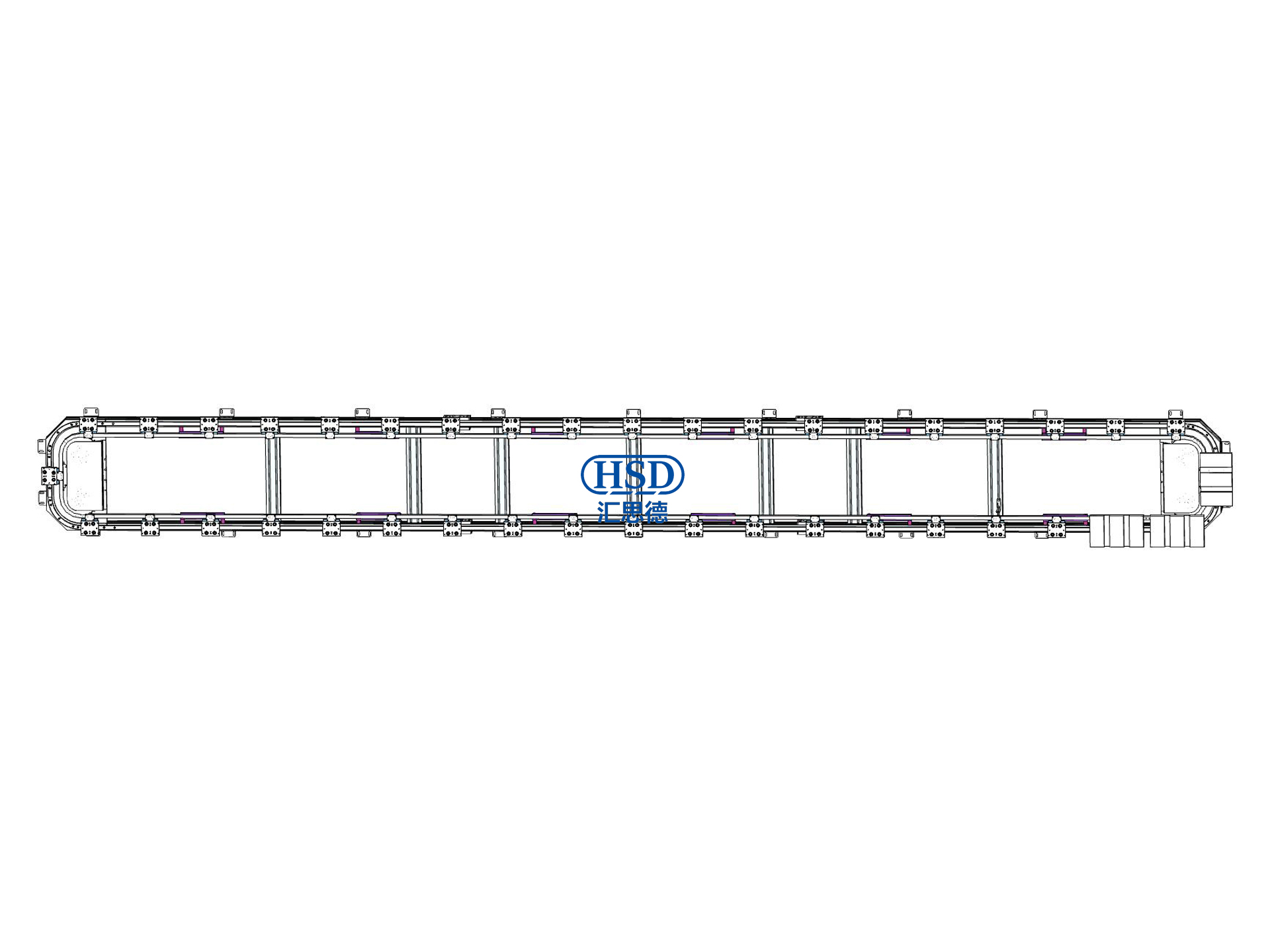

  • 40工位矩形链条环形导轨循环输送线垂直视图

40工位矩形链条环形导轨循环输送线模型
输送线形状:矩形
结构方式:型材框架
传动方式:链条传动
导轨系列:25系列
圆弧直径:351mm
安装方式:水平安装
适用负载:轻载
所属品牌:HSD(汇思德)
模型库分类:矩形型材链条环形导轨输送线
服务热线

18928327352

立即咨询
详细介绍

矩形环形导轨输送线,长线体,40个滑座工位,无二次定位机构,工位间距343.2mm,351mm直径圆弧导轨,12A链条传动,1000W伺服电机驱动,水平矩形环形导轨输送系统单工位滑座负载 12 kg,自动化生产线用矩形环形导轨循环输送线解决方案3D模型。

40工位矩形链条环形导轨循环输送线模型(图1)

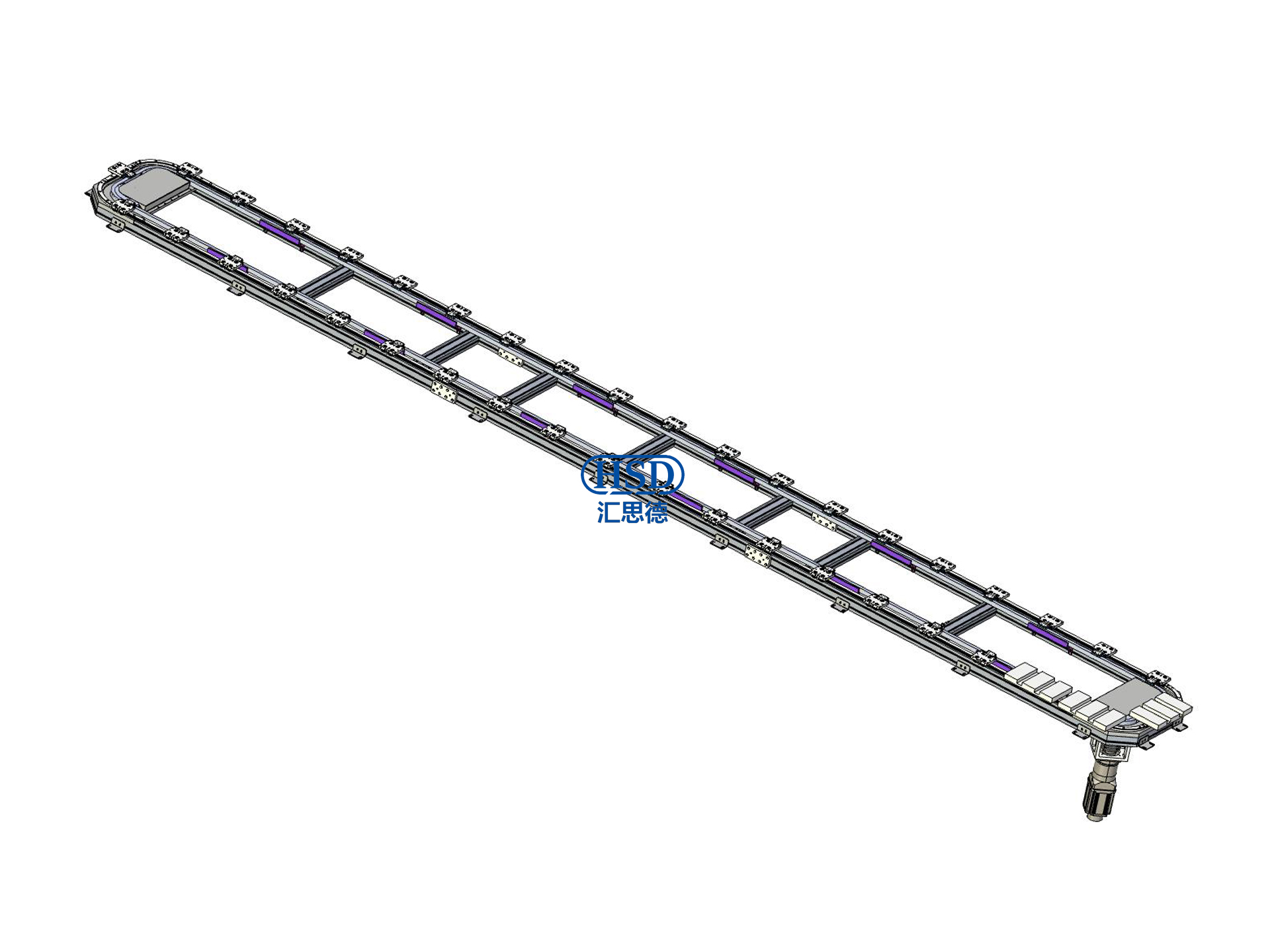

40工位矩形链条环形导轨循环输送线模型(图2)

40工位矩形链条环形导轨循环输送线模型(图3)
