椭圆型材链条环形导轨应用于轻载，高速、高精度，长距离输送要求的自动化生产及制造等应用场景中。椭圆型材链传动环形导轨输送线，精度高，结构特点、应用特点及定制事项介绍
服务热线
0752-2123226 / 18928325808
椭圆型材链条环形导轨应用于轻载，高速、高精度，长距离输送要求的自动化生产及制造等应用场景中。
○ 形状-椭圆形
○ 型材框架结构
○ 精密链条传动
○ 长距离输送，周长可达100米以上
○ 轻载输送，单个滑块最⼤负载30 kg
○ 可间歇工位运行，多段速自由切换
○ 重复定位精度±0.05~±0.5mm可选定制
滑座：可选用钢质或铝质优质材料进⾏精密加工，经过严格的质量控制及精湛的调装工艺，可使滑座在X-Y-Z方向精度达到HP级，即≤±0.05mm

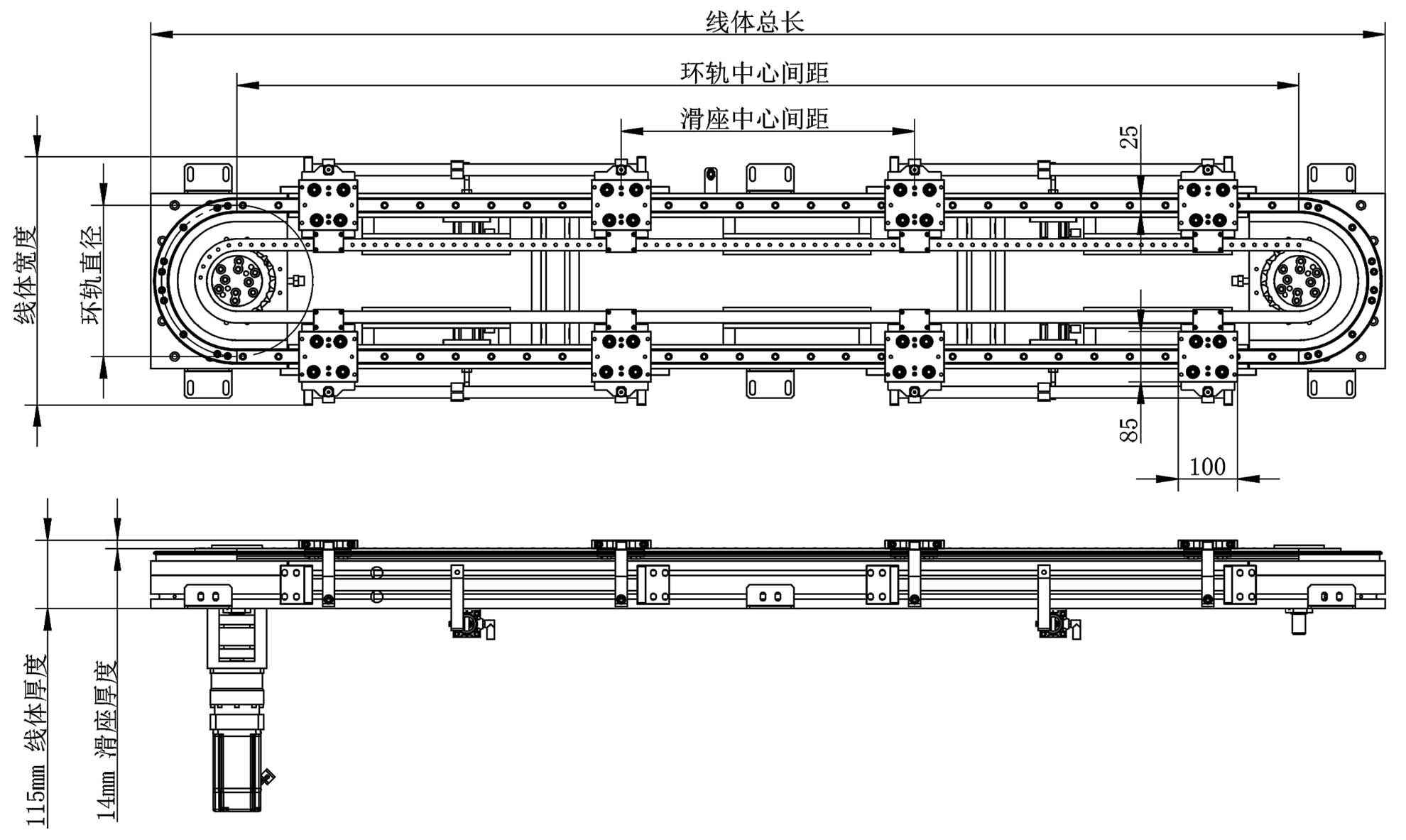

非标定制说明：
* 根据应用状况，精密链条可选10A/12A/16A等规格，12A应用较多
* 标准最小工位间距114.3mm，工位间距与链节长度有关，为双数倍链节
* 常⽤圆弧直径255-600mm，转弯圆弧直径尺寸，可参考我司《GMP产品⼿册》
* 非常用圆弧直径的环形导轨属于非常备定制，货期稍⻓

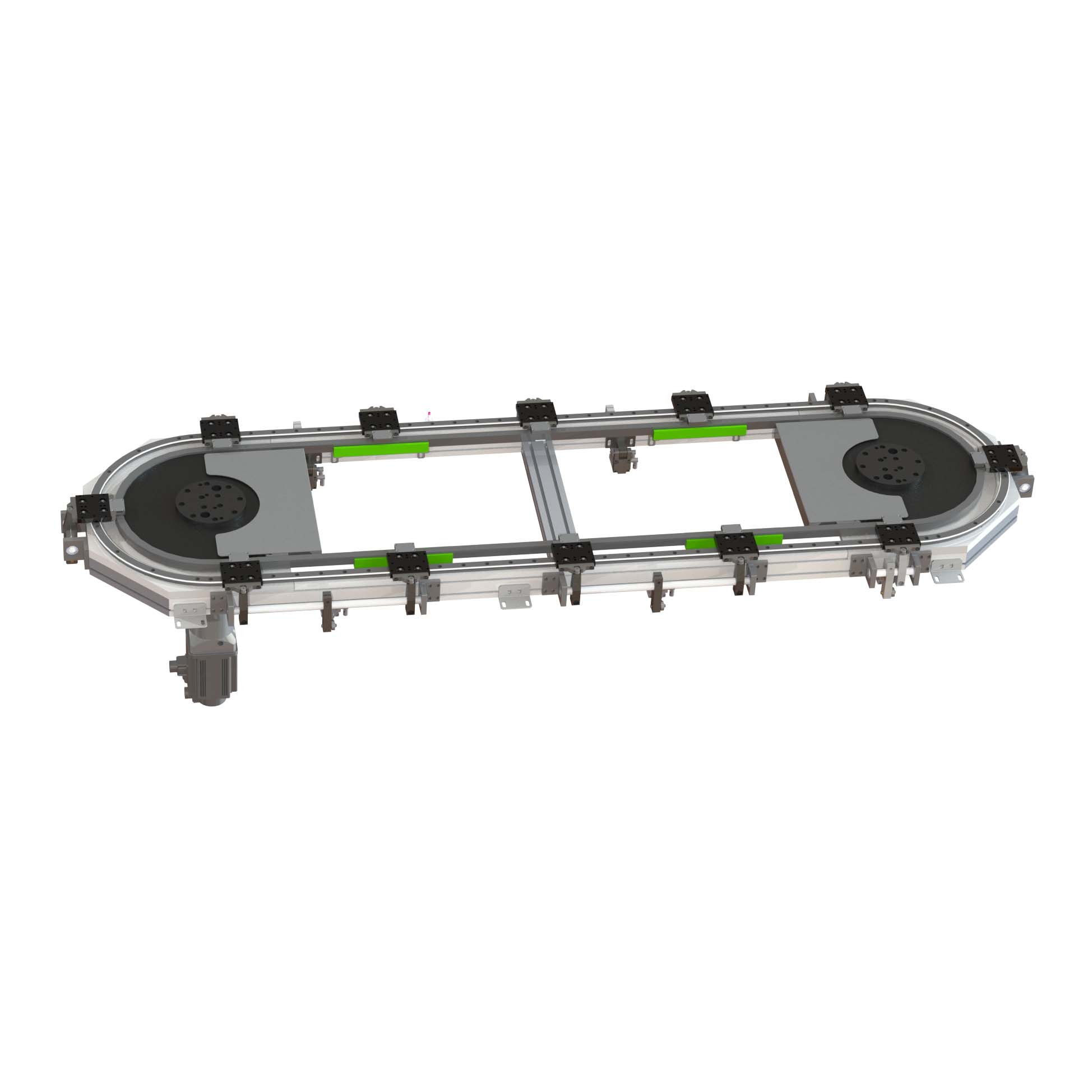

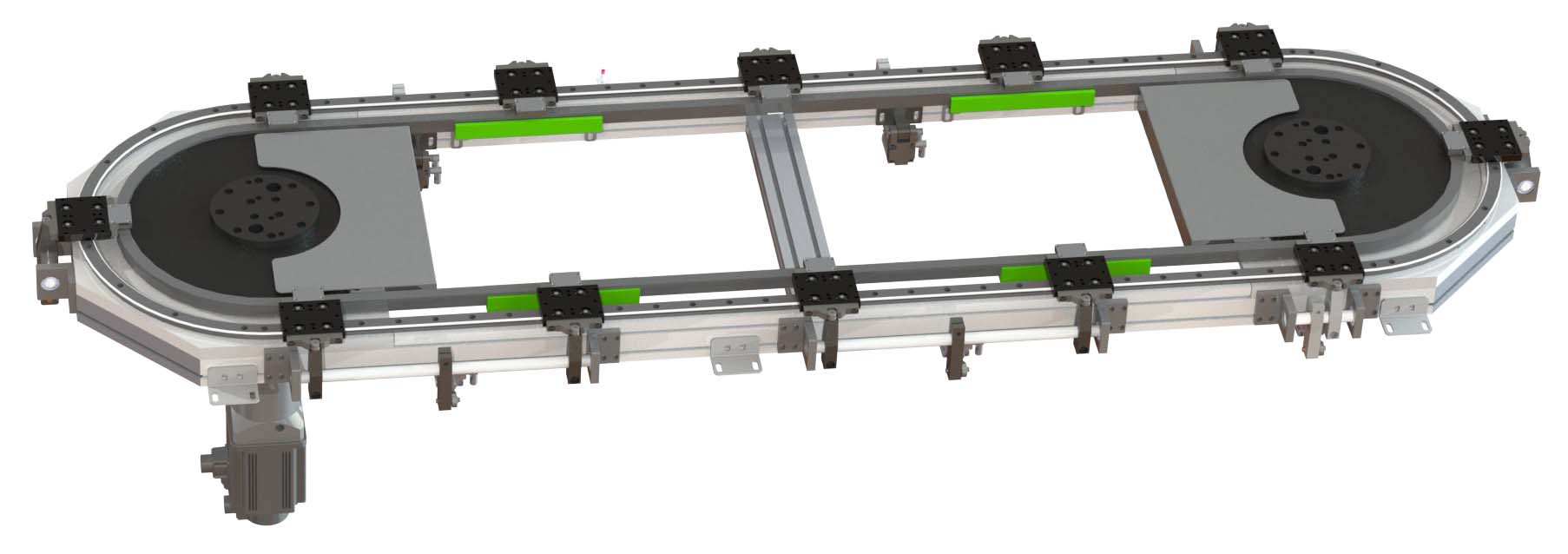

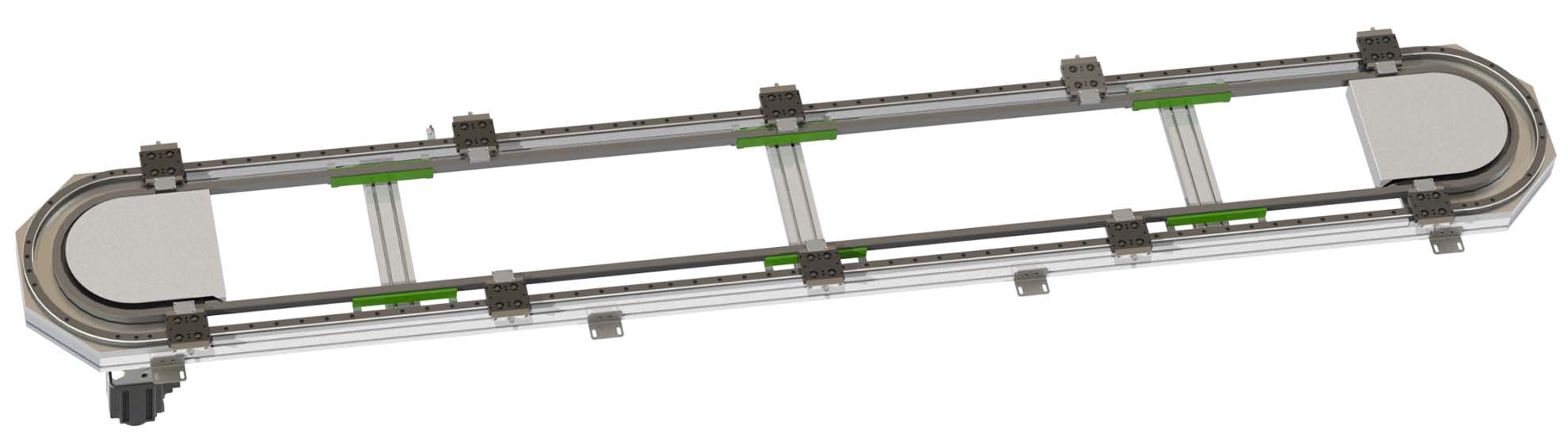

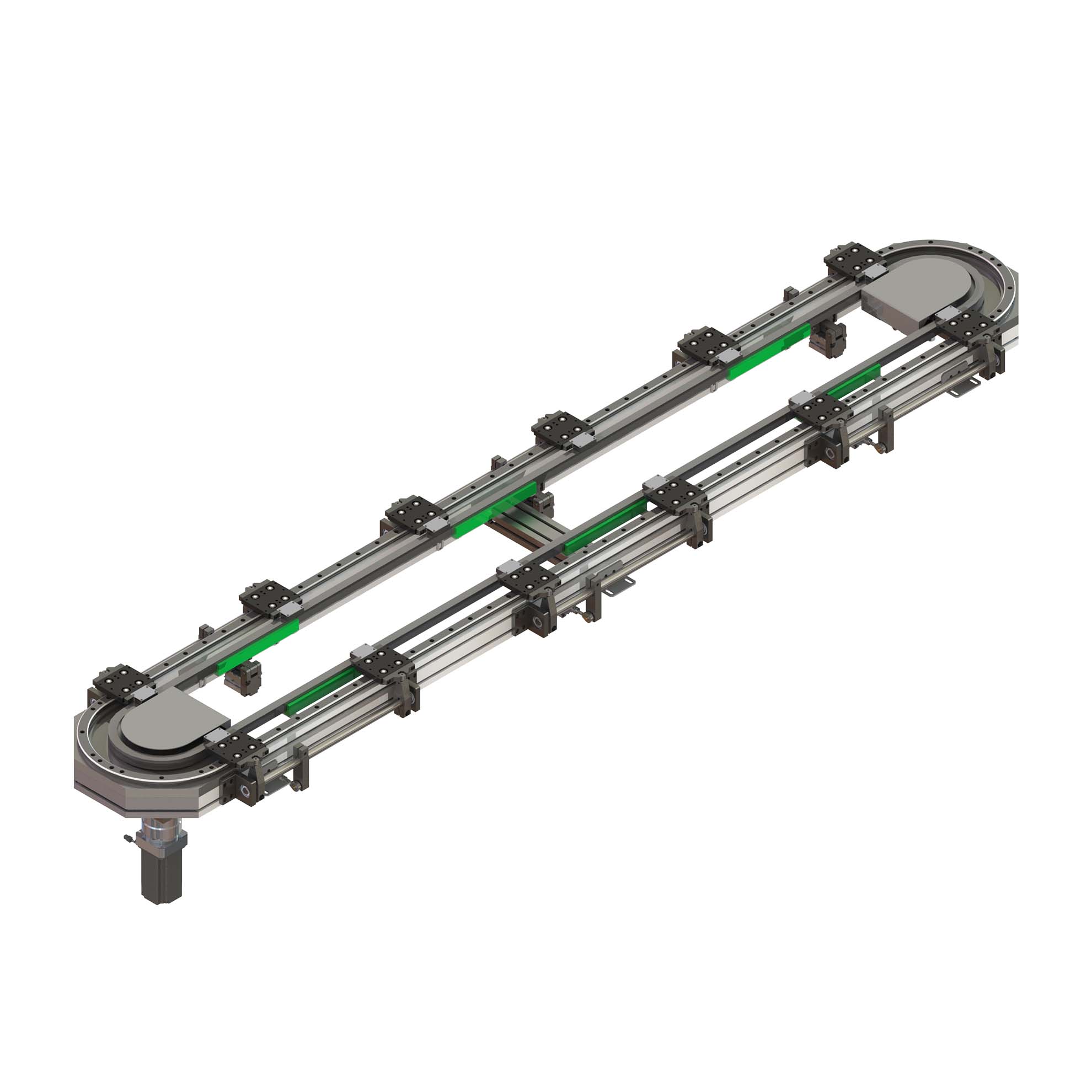

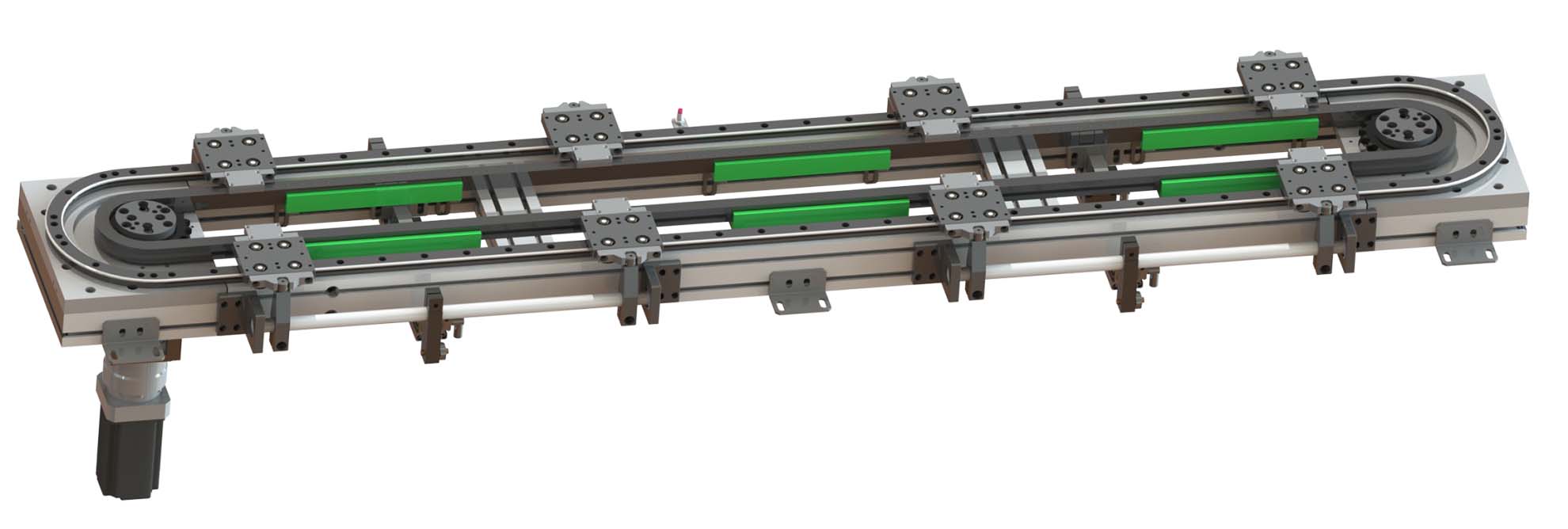

○ 椭圆型材链条环形导轨输送线
○ 耐用性强，容易获得较高的初始定位精度
