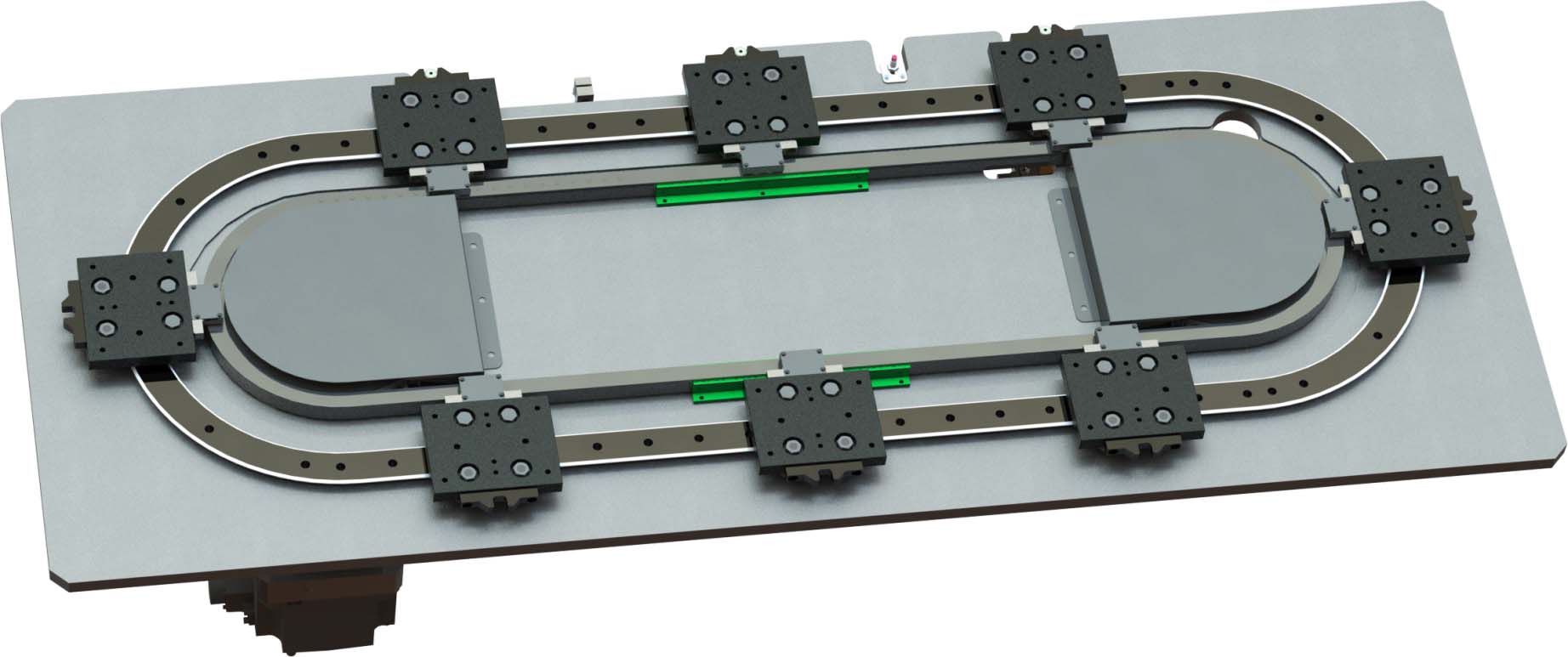

  • 44中载椭圆底板链条环形导轨输送系统产品模型图

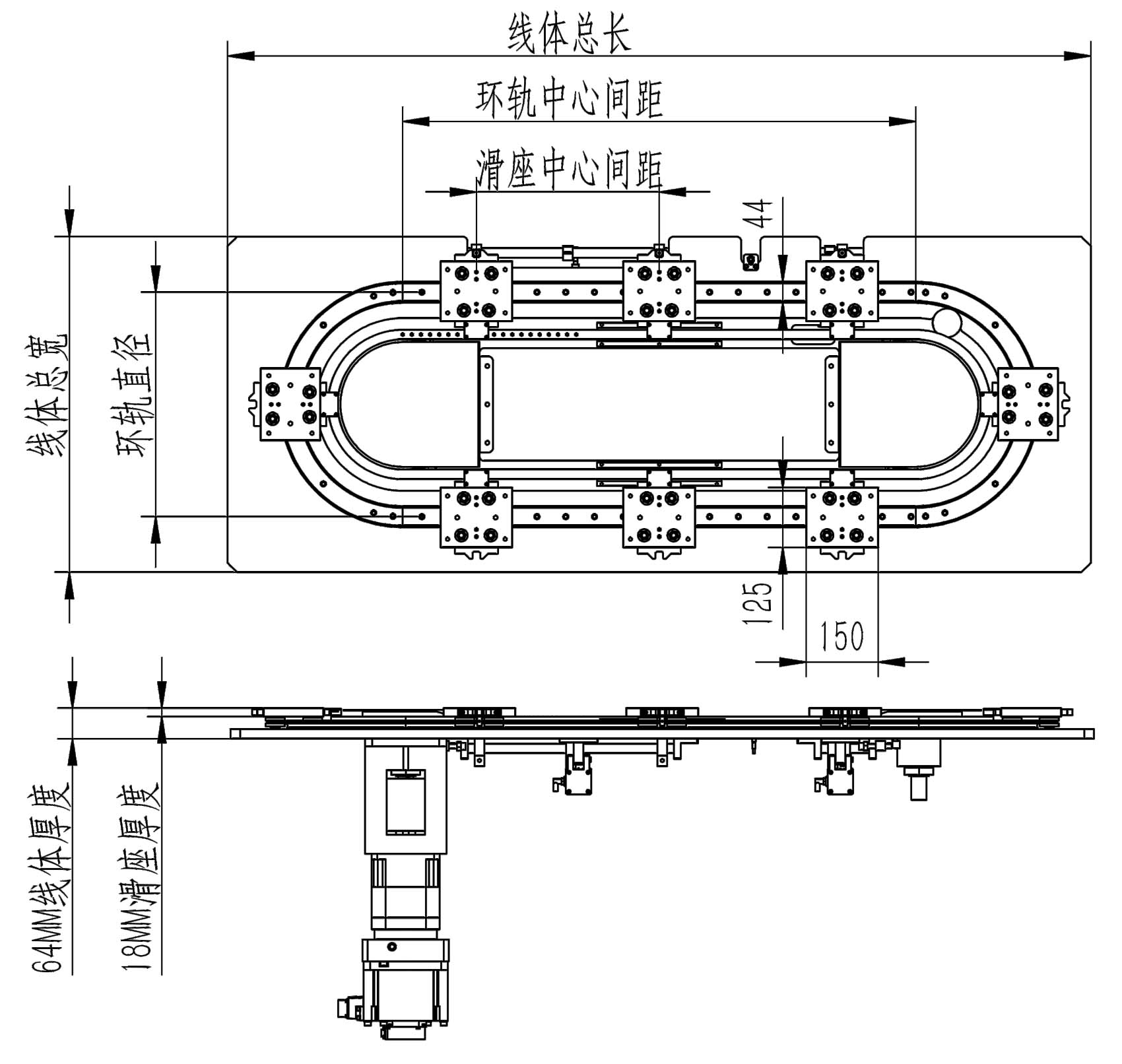

  • 44中载椭圆底板链条环形导轨输送系统基本尺寸示图

中载椭圆底板结构环形导轨输送线44-OV2系列
简要介绍:

44系列中载椭圆底板链条环形导轨输送线,应用于中重负载,高速、高精度要求的自动化生产及制造精密循环输送场景中。中载椭圆底板链条环形导轨循环输送系统特色特点介绍。

服务热线

0752-2123226 / 18928325808

立即咨询
详细介绍

44系列中载椭圆底板链条环形导轨输送线,应用于中重负载,高速、高精度要求的自动化生产及制造精密循环输送场景中。

中载椭圆底板结构环形导轨输送线44-OV2系列(图1)

中载椭圆底板结构环形导轨输送线结构特点:

○ 形状-椭圆形

○ 底板基座结构

○ 精密链式传动

○ 中载V型导轨


中载椭圆底板结构环形导轨输送线44-OV2系列(图2)

中载椭圆底板结构环形导轨输送线应用特点:

○ 长距离输送,周长可达100米以上

○ 中重载输送,单个滑块最大负载80 kg

○ 间歇工位运行,可多段速自由切换

○ 重复定位精度士0.05~+0.5mm可选定制



非标定制注意事项

*速度与负载、环轨大小、偏载大小有关

*最小工位间距190mm,可选12A/16A等规格链条

*最小圆弧直径468mm,最大圆弧直径1560mm

*常用圆弧直径468-800mm,尺寸样式,可参考我司《GMP产品手册》




(图1)

(图2)

(图3)

(图4)
