中载椭圆型材链传动环形导轨输送线44-OV2系列
简要介绍:

44系列中载椭圆型材链条环形导轨输送线应用于中等负载,高速高精度要求的自动化生产及制造场景中。中载OV2系列环形导轨输送线,负载能力强,精度高。其输送系统结构特点、应用特点及定制事项介绍。

服务热线

0752-2123226 / 18928325808

立即咨询
详细介绍

44系列中载椭圆型材链条环形导轨输送线应用于中等负载,高速高精度要求的自动化生产及制造场景中。

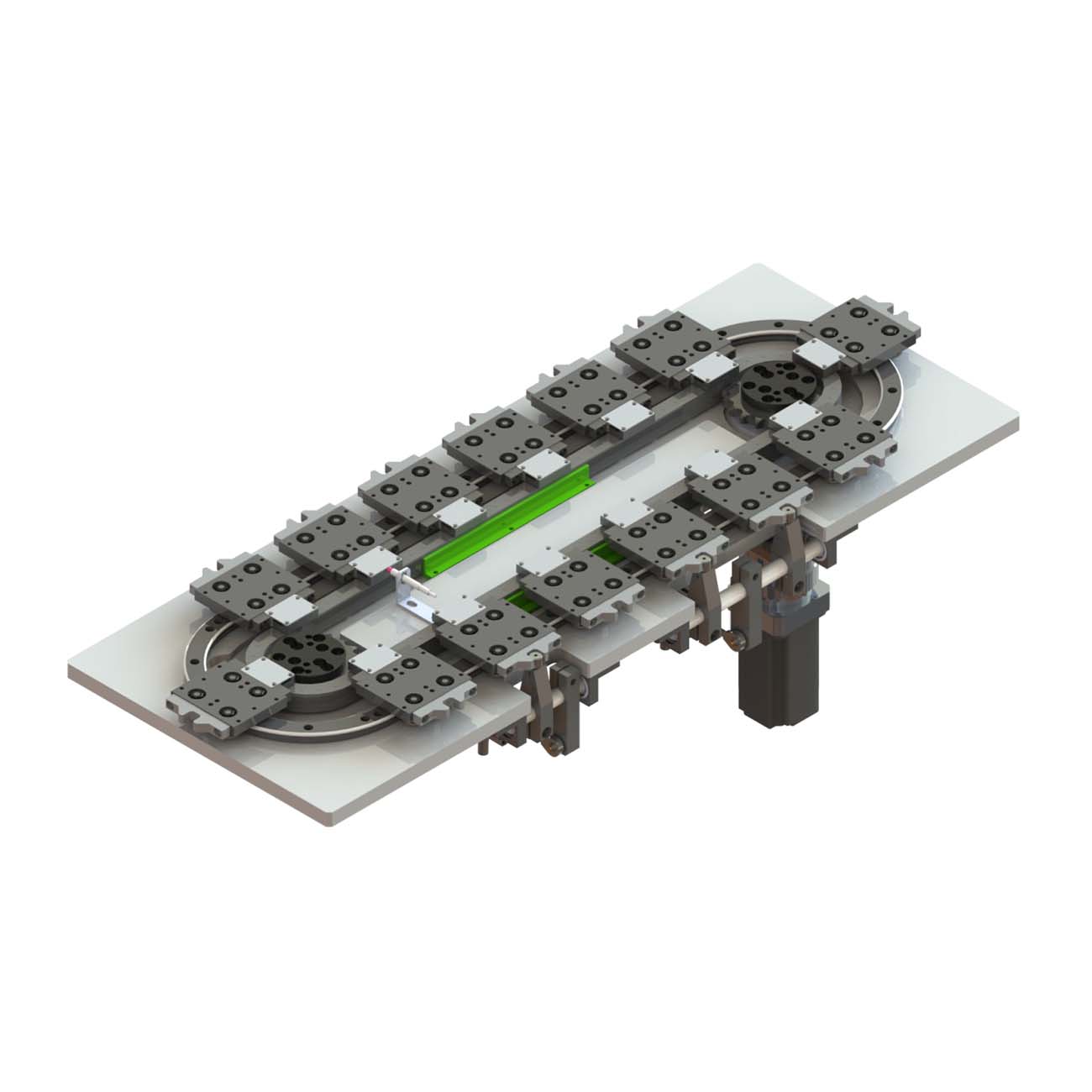

中载椭圆型材链传动环形导轨输送线44-OV2系列(图1)

中载椭圆型材链条环形导轨输送线结构特点:

○ 形状-椭圆形

○ 型材框架结构

○ 精密链条传动

○ 中载V型导轨



中载椭圆型材链条环形导轨输送线应用特点:

○ 长距离输送,周长可达100米以上

○ 中等负载输送,稳定性好,单个滑块最大负载30kg

○ 可间歇工位运行,多段速自由切换

○ 重复定位精度士0.05~士0.5mm可选定制

中载椭圆型材链传动环形导轨输送线44-OV2系列(图2)


非标定制说明

*速度与负载、环轨大小、偏载大小有关

*根据应用状况,链条可选12A/16A等规格,12A应用较多

*非常用圆弧直径的环形导轨属于非常备定制,货期稍长

*标准最小工位间距190mm,工位间距与链节长度有关,为双数倍链节长度

*常用圆弧直径468-800mm,转弯圆弧直径尺寸,可参考我司《GMP产品手册》
