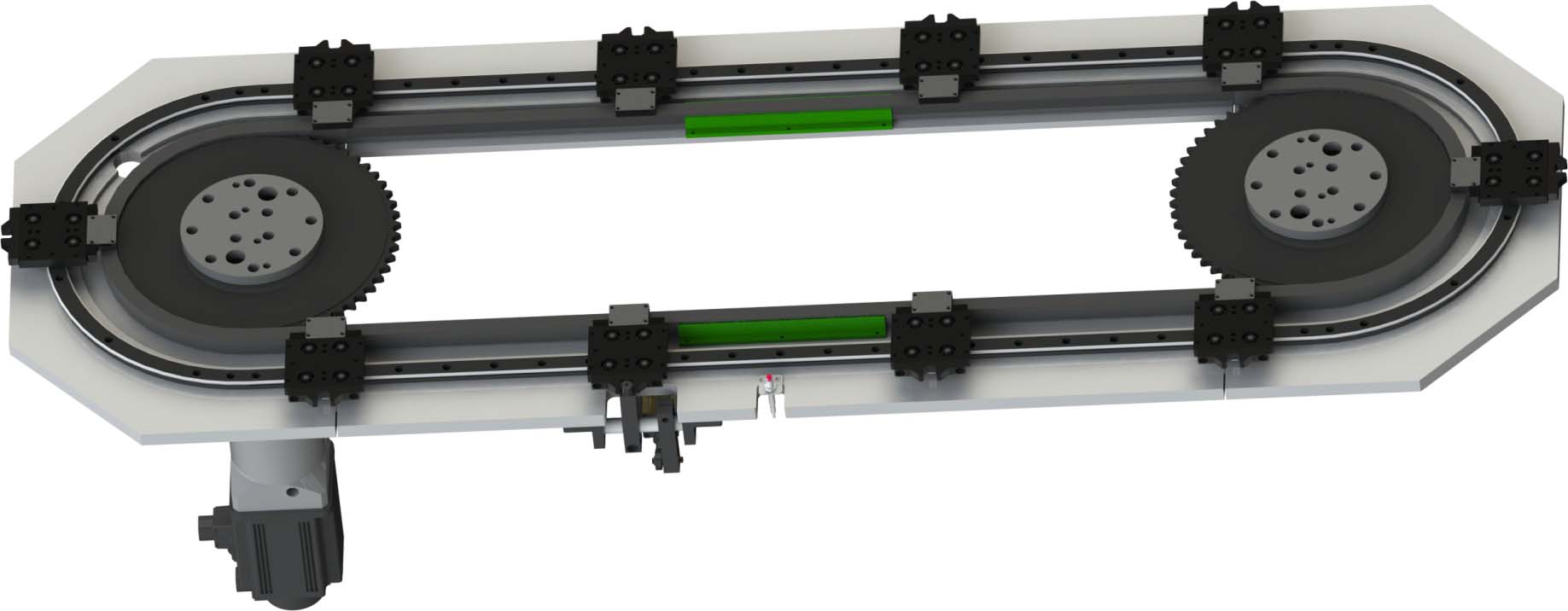

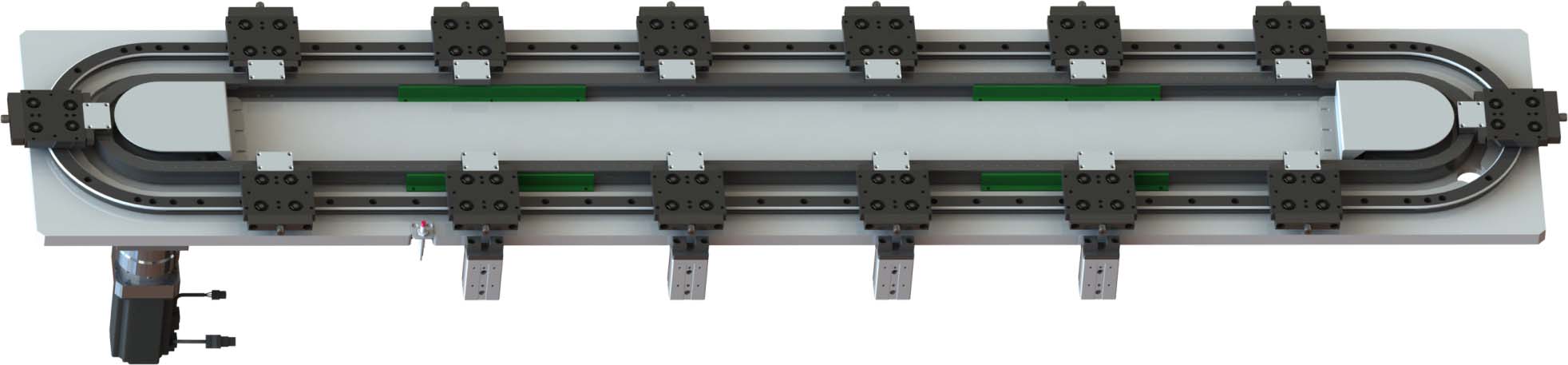

椭圆底板链传动环形导轨输送线应用于轻载高速高精度要求的自动化生产及制造精密循环输送场景。
○ 形状-椭圆形
○ 底板结构
○ 链条传动
○ 伺服驱动
○ 长距离输送,周长可达100米以上
○ 轻载输送,单个滑块最大负载25 kg
○ 可间歇工位运行,多段速自由切换
○ 重复定位精度士0.05~+0.5mm可选定制
○ 滑座:可选用钢质或铝质优质材料进行精密加工,经过严格的质量控制及精湛的调装工艺,可使滑座在X-Y-Z方向精度达到HP级,即≤士0.05mm
非标定制注意事项

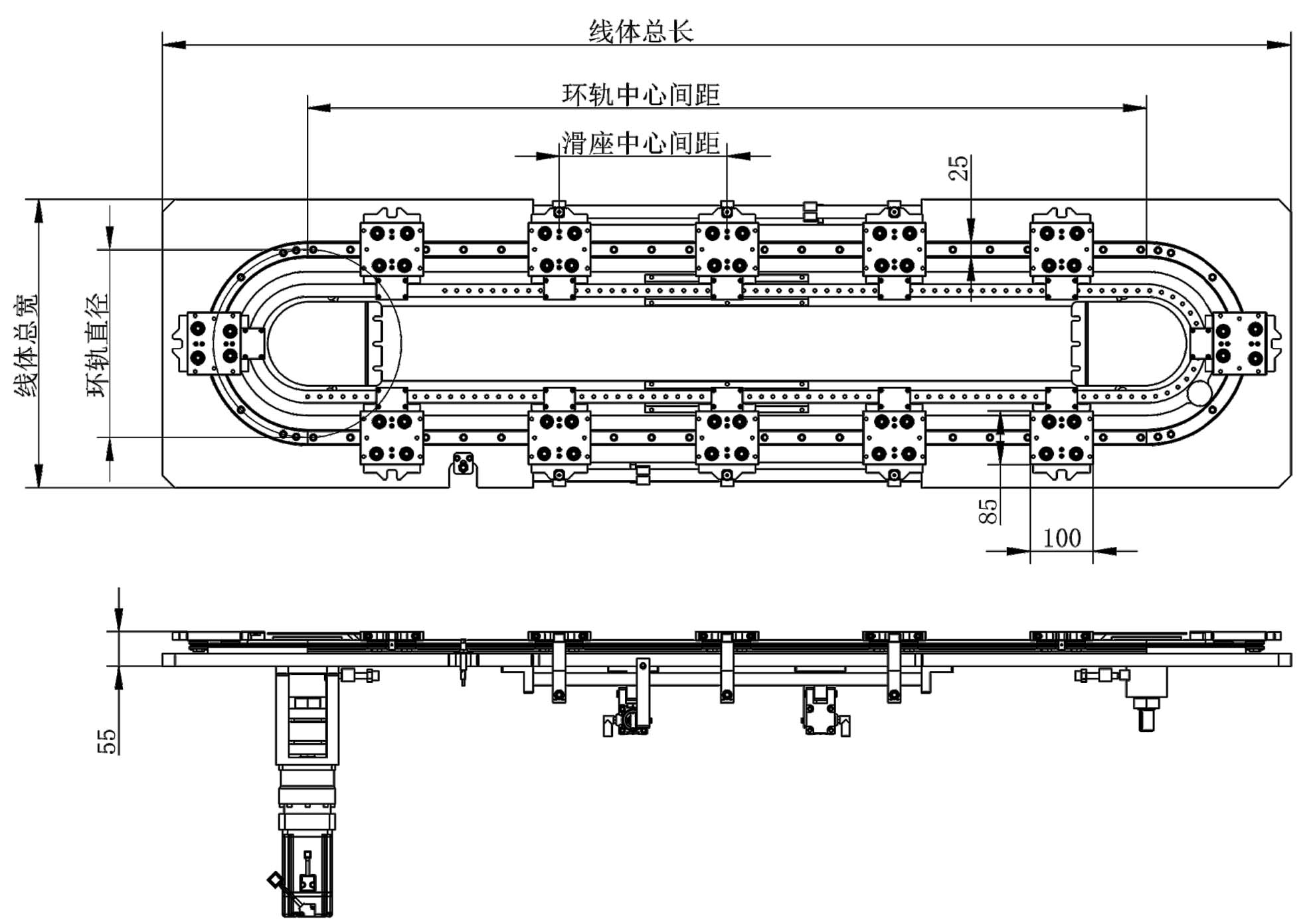

* 最小工位间距114.3mm,可选 8A/10A/12A等规格链条,间距为链节的双数倍
* 最小圆弧直径200mm,最大圆弧直径1560mm
* 常用圆弧直径255-600mm,转弯圆弧直径尺寸,可参考我司《GMP产品手册》
* 速度与负载、环轨大小、偏载大小有关
* 可定制吊装式环形导轨输送、偏载或有倾角应用的环形导轨输送系统
