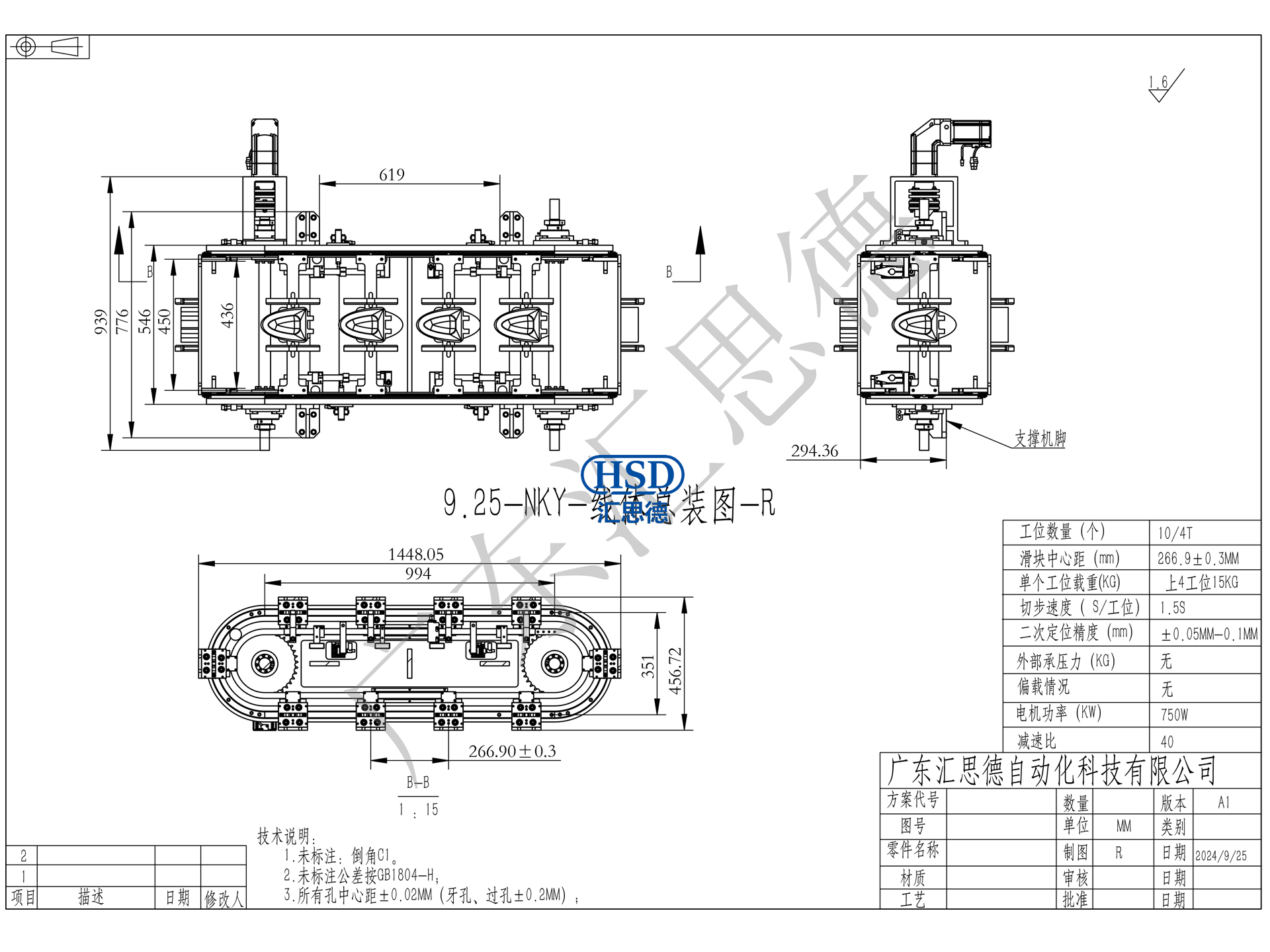

  • 10工位立式双底板双轨环形导轨输送线基本参数

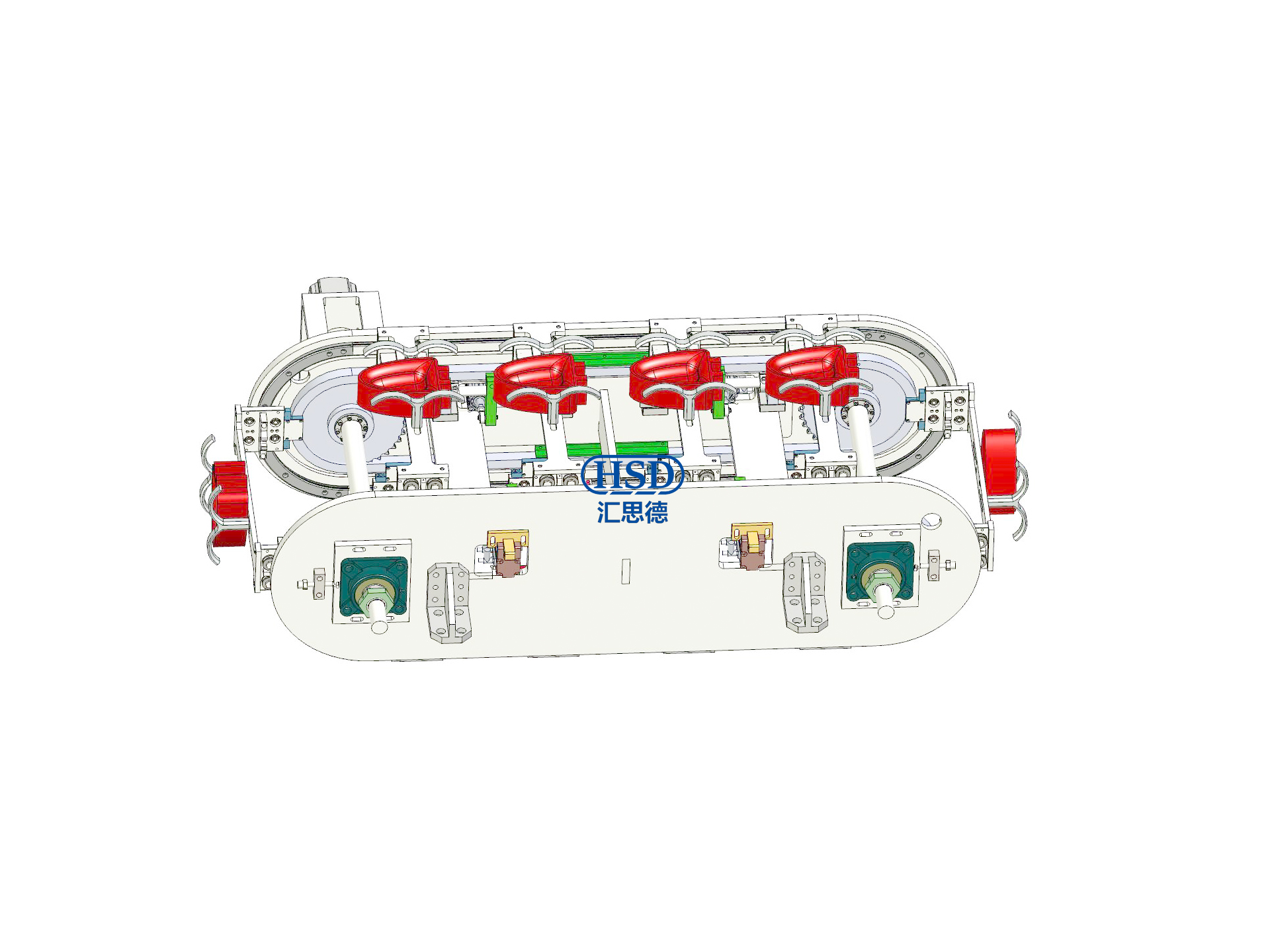

  • 10工位立式双底板双轨环形导轨输送线侧视图

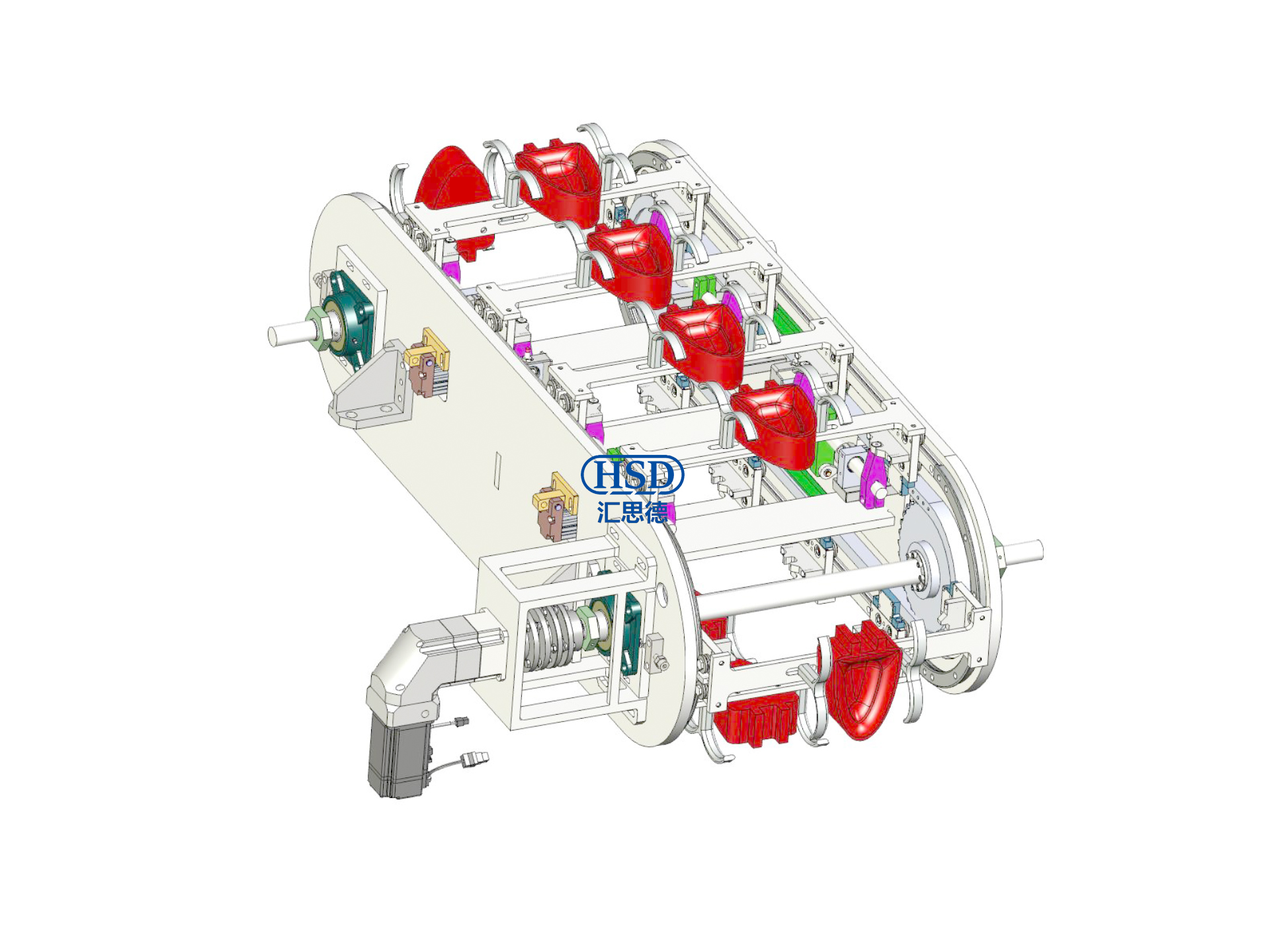

  • 10工位立式双底板双轨环形导轨输送线斜视图

10工位立式双底板双轨环形导轨输送线方案模型
输送线形状:椭圆形
结构方式:底板基座
传动方式:链条传动
导轨系列:25系列
圆弧直径:351mm
安装方式:立式安装
适用负载:轻载
所属品牌:HSD(汇思德)
模型库分类:立式双底双轨环形导轨输送线
服务热线

18928327352

立即咨询
详细介绍

立式双底板双轨环形导轨输送线,垂直安装,内侧双轨道结构,双链条传动,圆弧直径351mm,工位间距266.9mm,10个工位,双滑座承担1工位负载,4个工位定制,重复定位精度±0.05mm,非标定制立式双轨环形导轨输送线。轻载自动化生产线用循环输送系统解决方案,椭圆立式双轨环形导轨输送线模型。

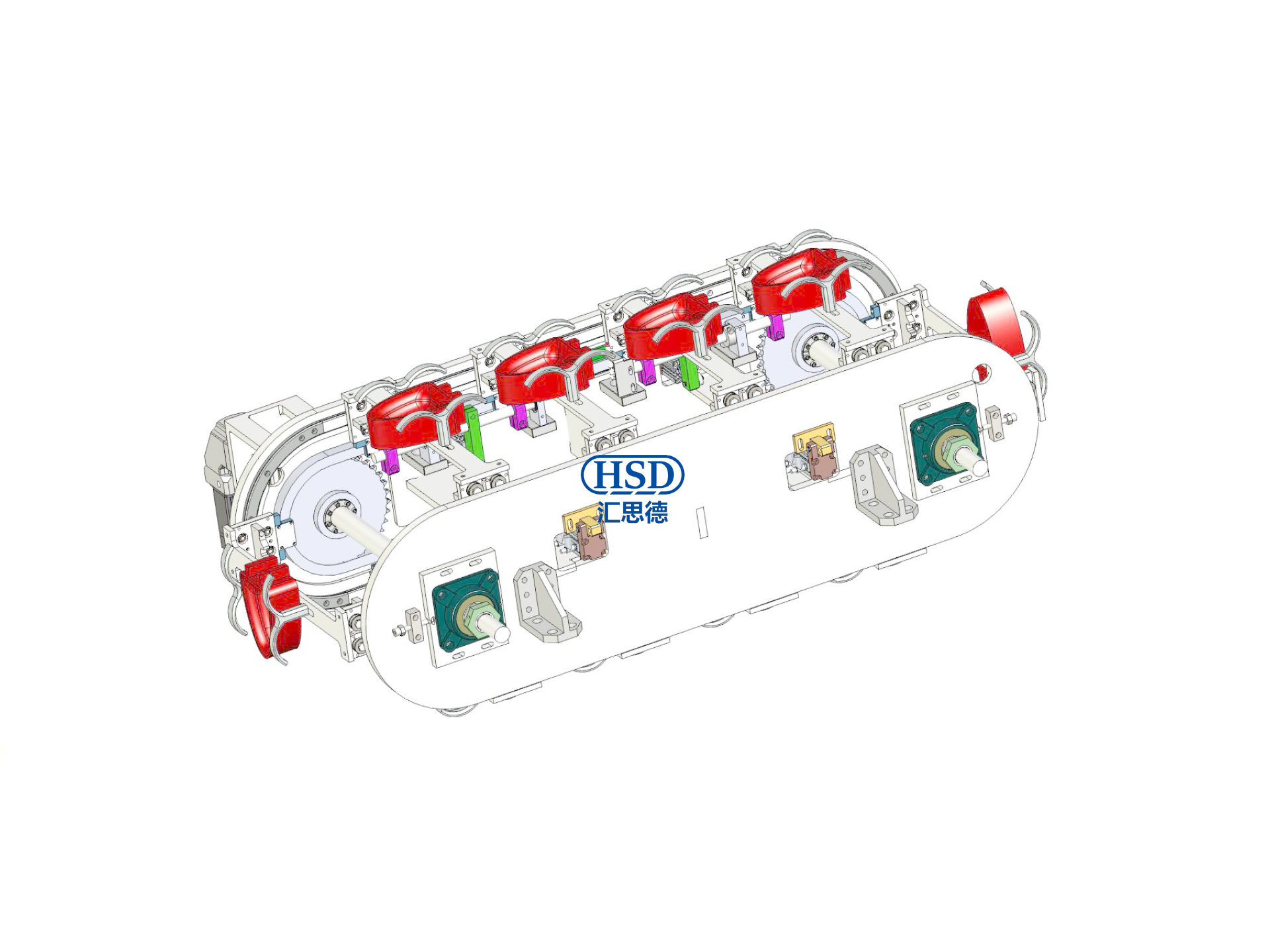

10工位立式双底板双轨环形导轨输送线方案模型(图1)

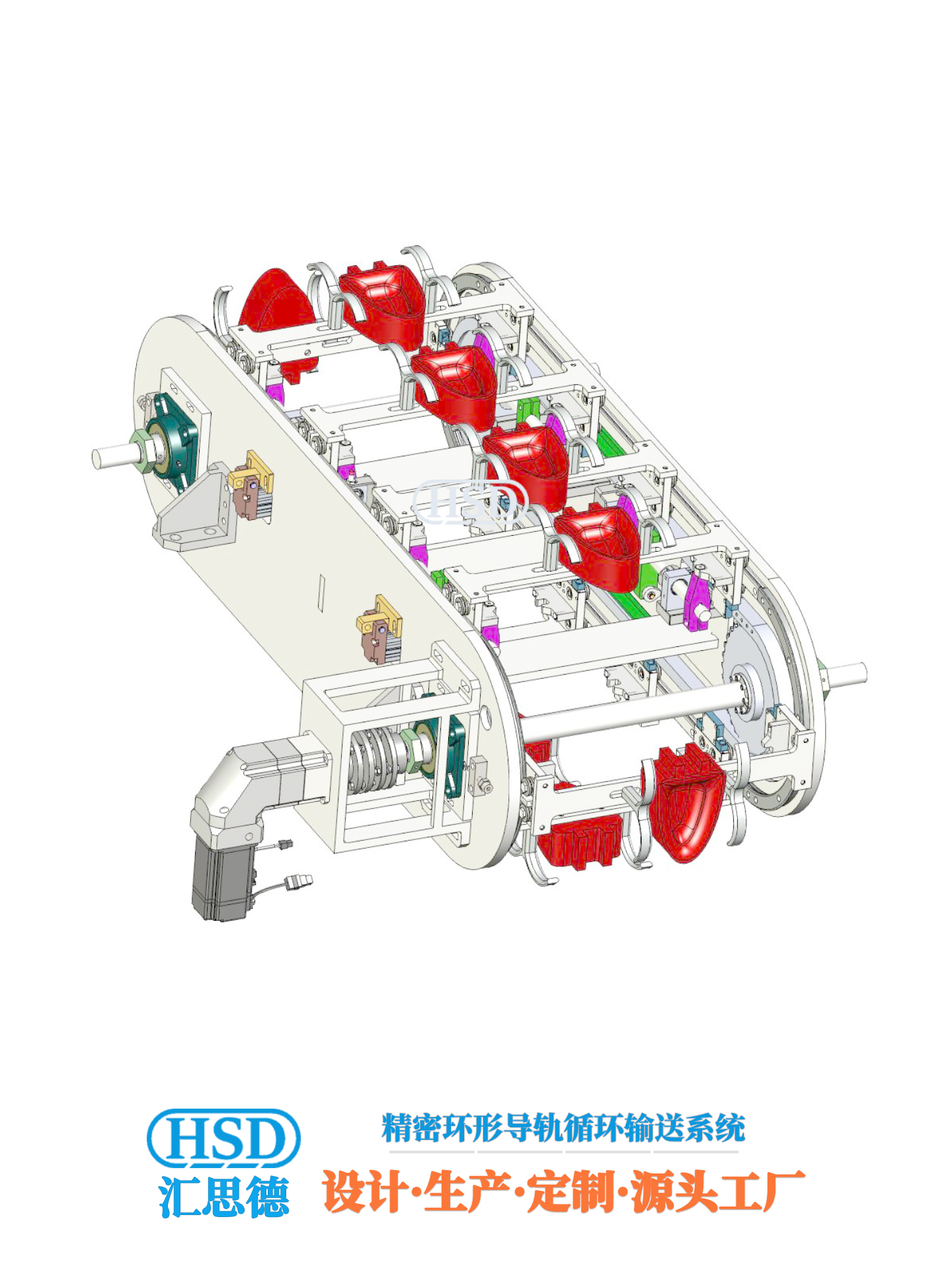

10工位立式双底板双轨环形导轨输送线方案模型(图2)

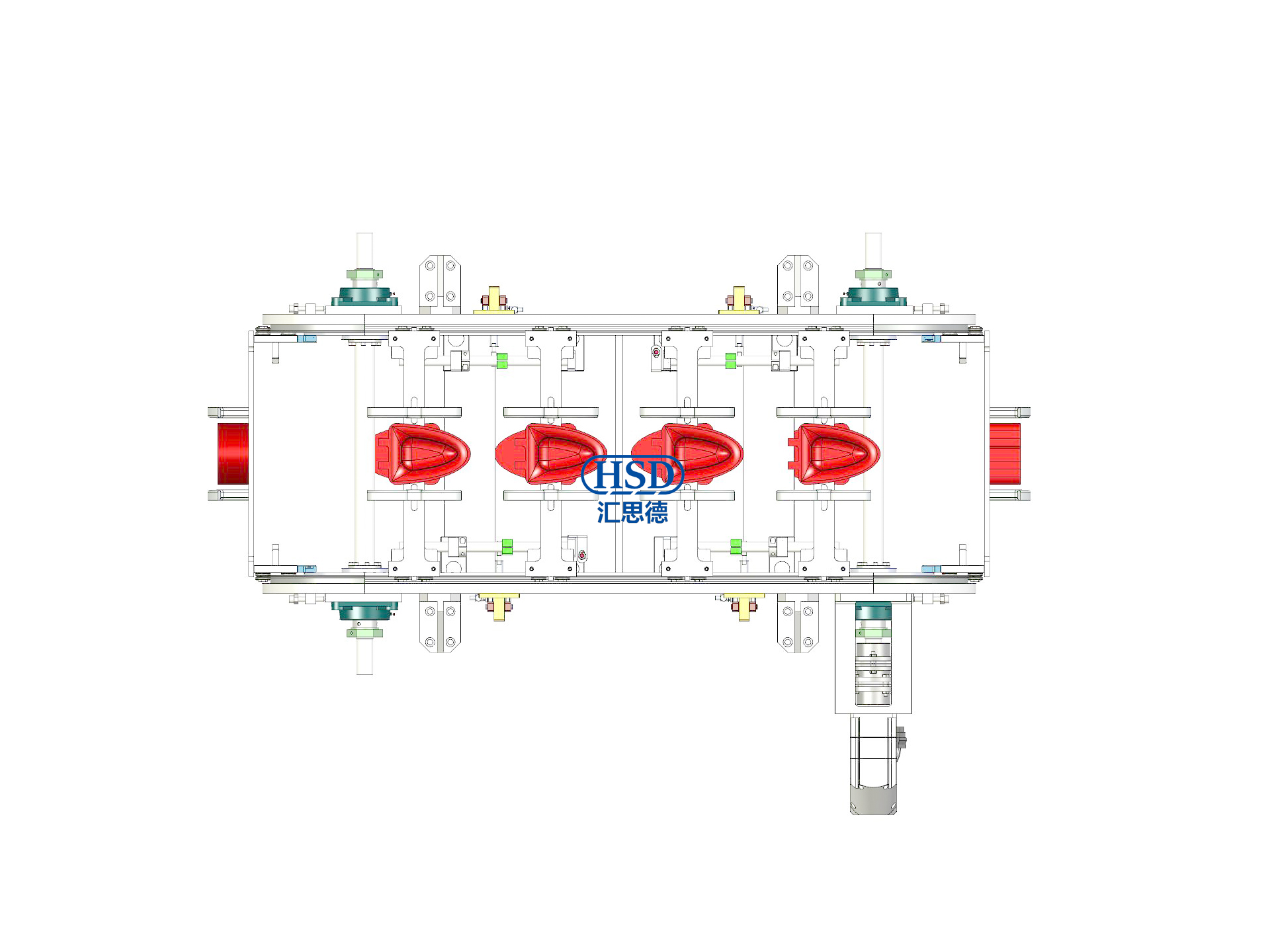

10工位立式双底板双轨环形导轨输送线方案模型(图3)

10工位立式双底板双轨环形导轨输送线方案模型(图4)
