  • 24工位立式型材双轨环形导轨循环输送线方案模型

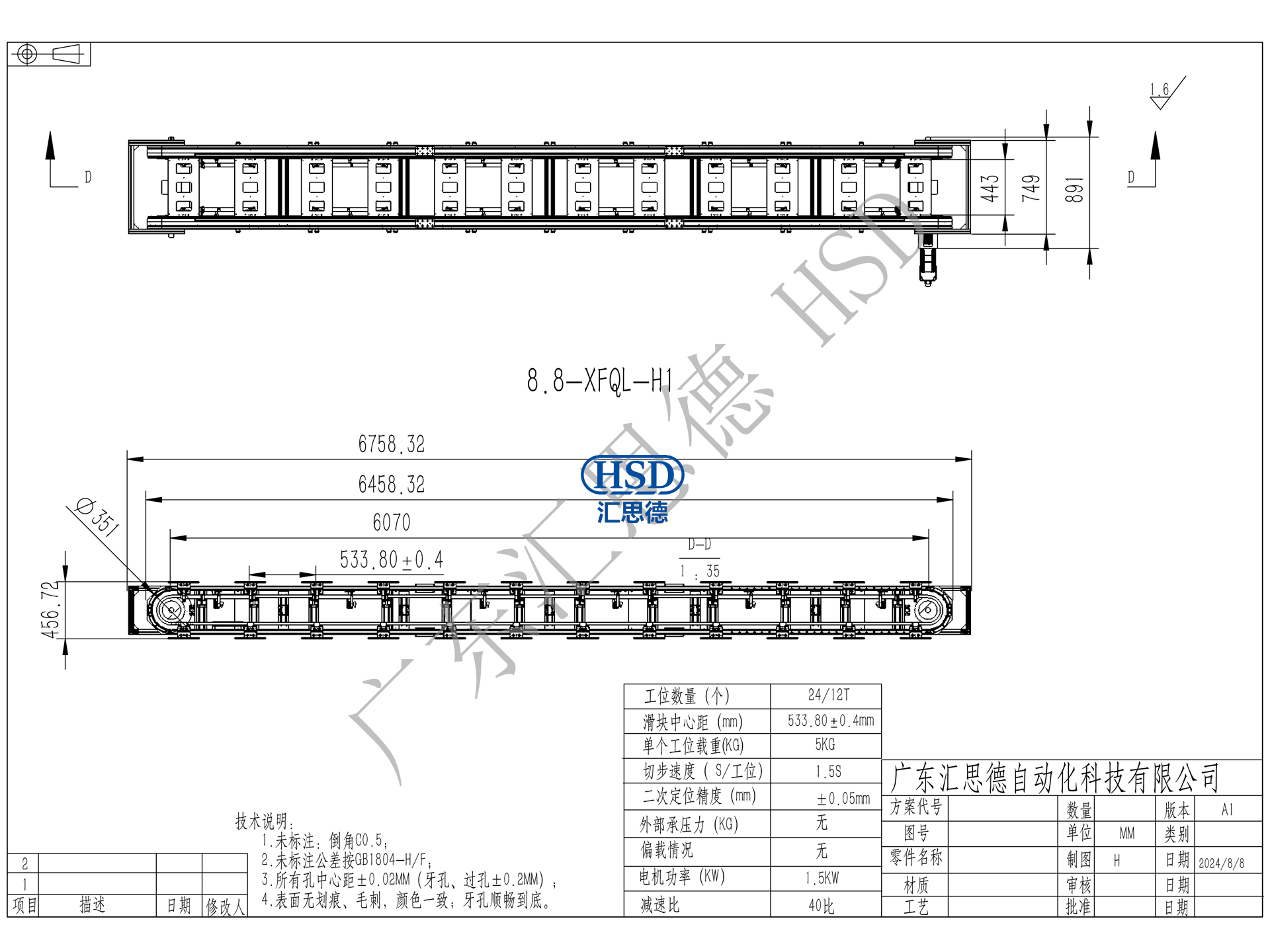

  • 24工位立式型材双轨环形导轨循环输送线参数

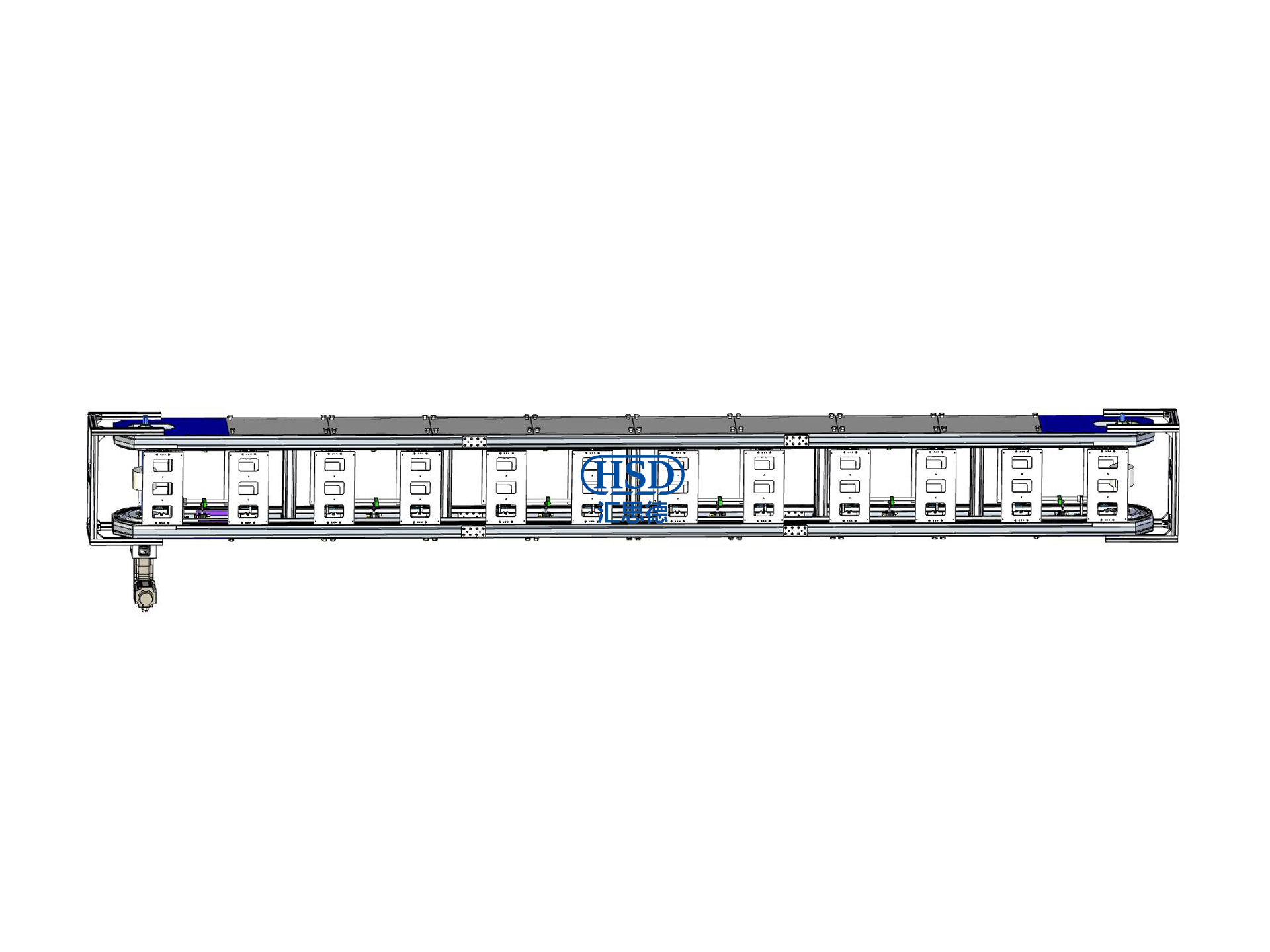

  • 24工位立式型材双轨环形导轨循环输送线底部视图

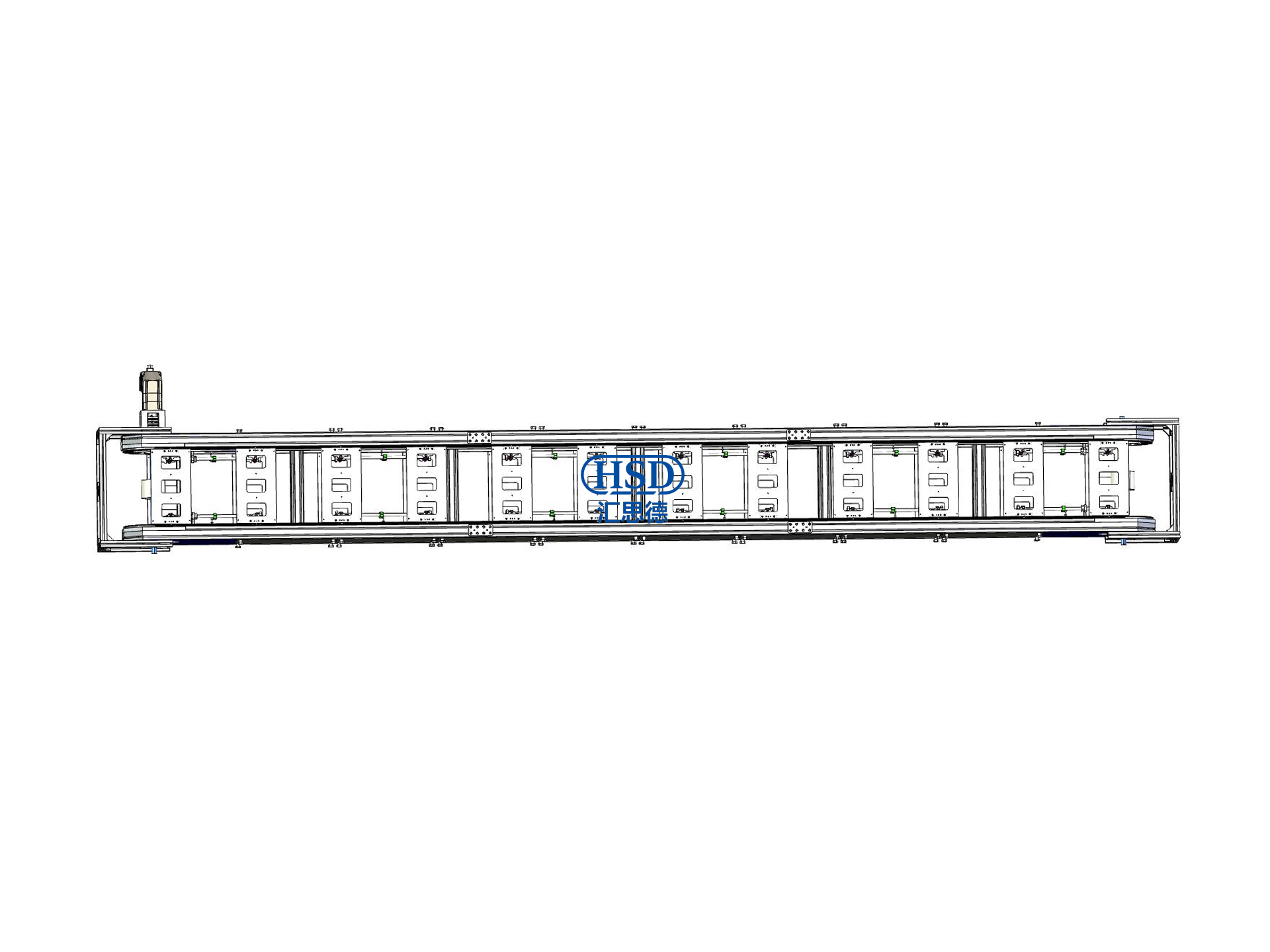

  • 24工位立式型材双轨环形导轨循环输送线垂直视图

24工位立式型材双轨环形导轨循环输送线方案模型
输送线形状:椭圆形
结构方式:型材框架
传动方式:链条传动
导轨系列:25系列
圆弧直径:351mm
安装方式:立式安装
适用负载:轻载
所属品牌:HSD(汇思德)
模型库分类:立式双底双轨环形导轨输送线
服务热线

18928327352

立即咨询
详细介绍

定制立式双轨环形导轨循环输送线,垂直安装,型材双底双轨道结构,双链条传动,圆弧直径351mm,工位间距533.8mm,24个工位,12个定位工位,重复定位精度±0.05mm,立式双轨环形导轨输送线。轻载自动化生产线用环形导轨循环输送设备,定制椭圆立式双轨环形导轨循环线输送系统模型。

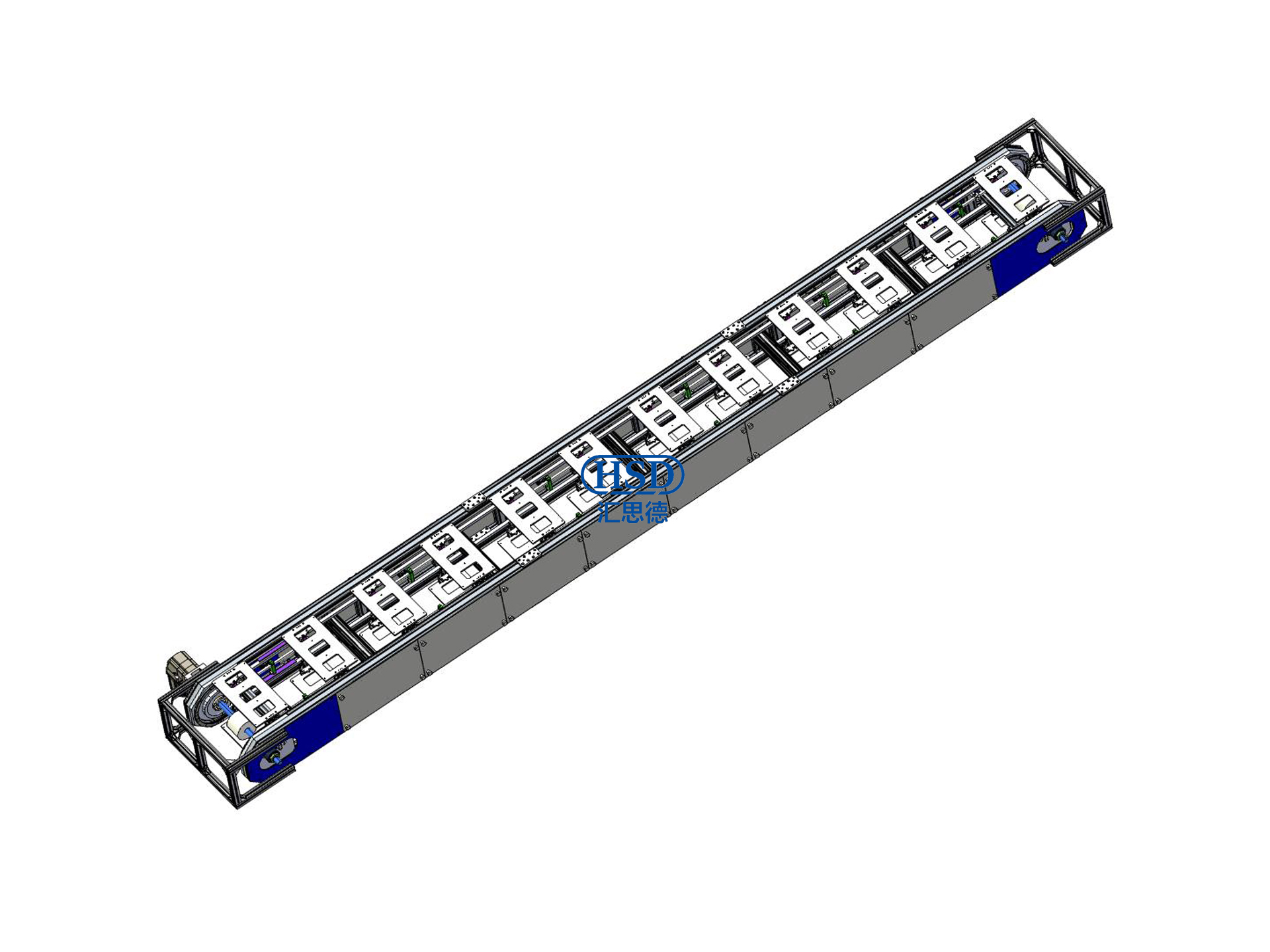

24工位立式型材双轨环形导轨循环输送线方案模型(图1)

24工位立式型材双轨环形导轨循环输送线方案模型(图2)

24工位立式型材双轨环形导轨循环输送线方案模型(图3)

24工位立式型材双轨环形导轨循环输送线方案模型(图4)
